По сравнению с традиционными визуальными или видеоинструментами, цифровой тестер эксцентриситета серии AIM, разработанный Xi'an Optical Metrology Co., Ltd., значительно улучшает точность испытаний и является незаменимым инструментом для производства и тестирования, состоящим из высокоточных линз. Цифровой тестер эксцентриситета серии DecAIM, характеризующийся эффективным тестом, нечувствительным к антропогенным факторам, быстрым анализом и хранением данных, больше подходит для массового производства линз и их тестирования.
Эксцентриковые приборы для линз серии DecAIM и MecAIM используются для контроля эксцентриситета и цементирования обычных линз. Обладая компонентами и модулями многих программных продуктов, оптических приборов и электрической автоматизации, эти две серии продуктов могут использоваться для производства и тестирования всех видов различных оптических линз в соответствии с требованиями клиентов, включая линзы проектора, линзы камеры, линзы мобильных телефонов. , линзы лазерной оптики, эндоскопы, инфракрасные линзы / группы линз и другие виды массового производства и тестирования высокоточных линз или оптических компонентов. Кроме того, эти две серии продуктов могут иметь функции измерения пропускания и отражения одновременно, могут сохранять данные в компьютере напрямую со всей цифровой обработкой сбора и анализа данных с помощью программного обеспечения для измерения эксцентриситета и характеризуются высокой эффективностью испытаний и высокой точностью. И большинство моделей могут стать инструментами для измерения фокуса с дополнительными функциями тестирования фокусного расстояния (BFL EFL, FFL), так что процесс тестирования также может быть синхронизирован.

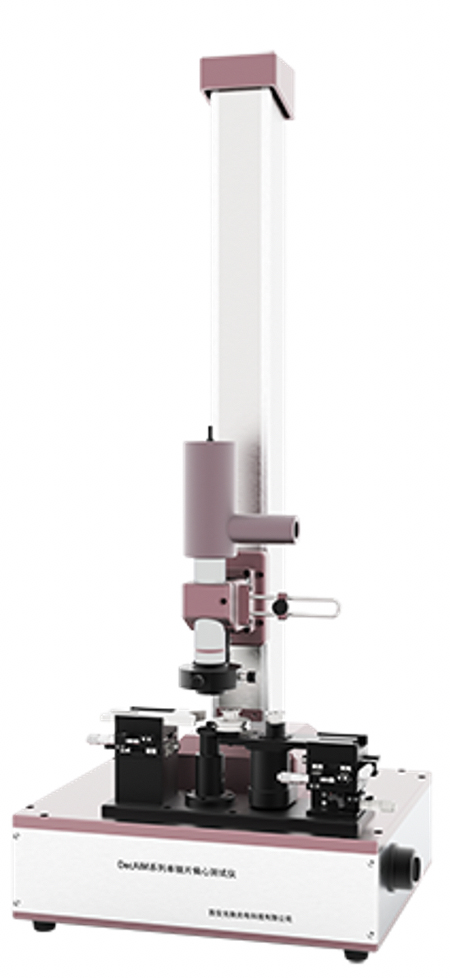

Оснащенный обычным механическим зажимом, эксцентриковый инструмент для объектива серии DecAIM в основном используется для оптических компонентов небольшого диаметра, таких как объектив мобильного телефона, объектив камеры, эндоскоп и т. д. Ограниченный точностью обычного механического поворотного стола и зажима, этот прибор для измерения отклонения от центра с ограниченной точностью применим для испытаний оптики с более низкими требованиями к эксцентриситету. Но, эта серия приборов для измерения отклонения от центра является гибкой и быстрой, а также имеет функцию анализа результатов испытаний в реальном времени и автоматического сохранения.

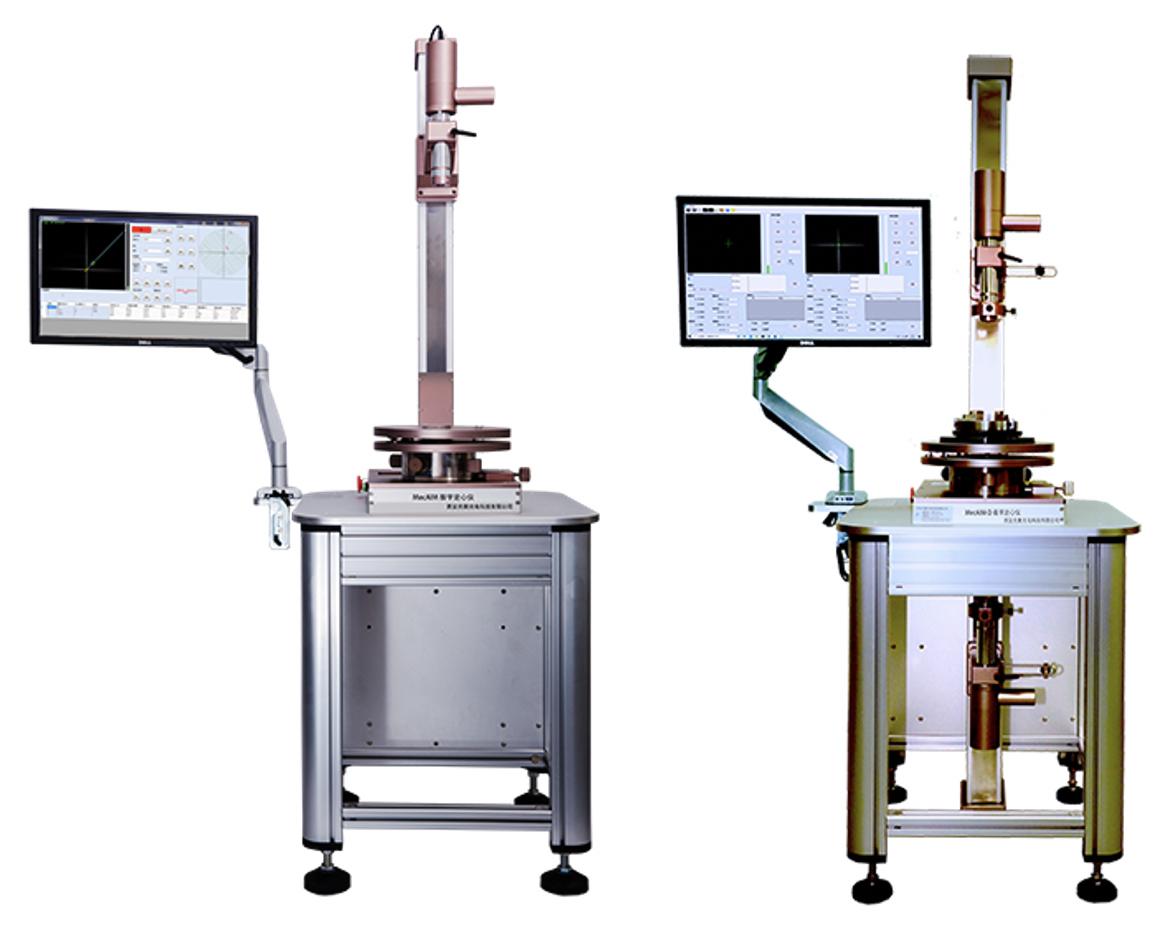

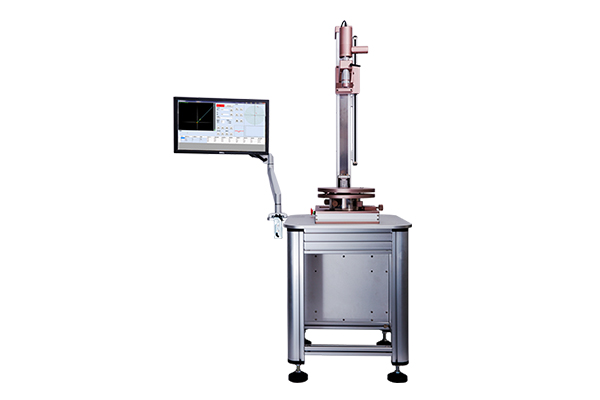

Благодаря использованию высокоточного поворотного стола и зажима с воздушным подшипником, эксцентриковый прибор с линзами серии MecAIM значительно расширяет калибр тестируемого объекта, не подвержен повреждению тестируемого объекта и очень подходит для тестирования оптических компонентов без защитного элемента. Разработанный нами прибор для измерения отклонения от центра MecAIM широко используется при производстве и испытании многих высокоточных инструментов. Благодаря нашим специально разработанным вспомогательным приспособлениям, эта серия инструментов может также выполнять функцию прибора для измерения погрешности эксцентриситета и использоваться для операций центрирования обычных и инфракрасных линз и групп линз. По сравнению с обычным прибором для измерения погрешности эксцентриситета при сборке оптики, недавно разработанный процесс центрирующего скрепления отличается высокой скоростью, высокой эффективностью и высокой точностью. В сочетании с операционным программным обеспечением, которое мы разработали, эта серия продуктов значительно снижает требования к обслуживающему персоналу, а точность, эффективность и последовательность отладки были значительно улучшены.
Программное обеспечение для измерения эксцентриситета — это программное обеспечение для сбора и обработки данных, специально разработанное для цифрового датчика эксцентриситета серии AIM. Программное обеспечение объединяет функции обычного испытания на эксцентриситет и центрирование, отображение в реальном времени отражающей и пропускающей способности оптической цели, а также предоставляет тестерам интуитивное ощущение идентификации цели. Функция электронной шкалы делает регулировку эксцентриситета более удобной и быстрой при отладке центрирования и скрепления группы линз.
Артикул
|
DecAIM-500
|
DecAIM-1000
|
DecAIM-2000
|
Рабочие режимы
|
Пропускание/отражение
|
Центрирование, диапазон измерения
|
Пропускание
|
±3~±500 мм (RC)
|
±3~±1000 мм (RC)
|
±3~±2000 мм (RC)
|
Отражение
|
±3~±500 мм (EFL)
|
±3~±1000 мм (EFL)
|
±3~±2000 мм (EFL)
|
Точность измерения
|
±1”
|
Эффективное фокусное расстояние
|
Диапазон измерения
|
±3~±500 мм
|
±3~±1000 мм
|
±3~±2000 мм
|
Точность
|
3~25 мм, 0,1%-0,3%
|
25~500 мм, 0,03%-0,1%
|
-
|
500~1000 мм, 0,1%-0,3%
|
Максимальная апертура образца
|
45 мм
|
Центровка образца при измерениях
|
Электрический привод, V-образный держатель
|
Подсветка
|
Холодный свет/Светодиодный источник
|
Размеры
|
500х400х1100 мм
|
Артикул
|
MecAIM-500
|
MecAIM-1000
|
MecAIM-2000
|
Рабочие режимы
|
Пропускание/отражение
|
Центрирование, диапазон измерения
|
Пропускание
|
±3~±500 мм (RC)
|
±3~±1000 мм (RC)
|
±3~±2000 мм (RC)
|
Отражение
|
±3~±500 мм (EFL)
|
±3~±1000 мм (EFL)
|
±3~±2000 мм (EFL)
|
Точность измерения
|
±1”/±0.5 мкм
|
Эффективное фокусное расстояние
|
Диапазон измерения
|
±3~±500 мм
|
±3~±1000 мм
|
±3~±2000 мм
|
Точность
|
3~25 мм, 0,1%-0,3%
|
25~500 мм, 0,03%-0,1%
|
-
|
500~1000 мм, 0,1%-0,3%
|
Максимальная апертура образца
|
280 мм
|
Центровка образца при измерениях
|
Стол на воздушных подшипниках, трех кулачковый патрон, регулировка по четырем осям
|
Управление измерительной стойкой
|
Электрический привод
|
Управление аэростатическим столом
|
Ручное или электрический привод
|
Подсветка
|
Холодный свет/Светодиодный источник
|
Размеры
|
500х400х1100 мм
|
Артикул
|
SecAIM-500
|
SecAIM-1000
|
SecAIM-2000
|
Рабочие режимы
|
Пропускание/отражение
|
Центрирование, диапазон измерения
|
Пропускание
|
±3~±500 мм (RC)
|
±3~±1000 мм (RC)
|
±3~±2000 мм (RC)
|
Отражение
|
±3~±500 мм (EFL)
|
±3~±1000 мм (EFL)
|
±3~±2000 мм (EFL)
|
Точность измерения
|
±1”
|
Эффективное фокусное расстояние
|
Диапазон измерения
|
±3~±500 мм
|
±3~±1000 мм
|
±3~±2000 мм
|
Точность
|
3~25 мм, 0,1%-0,3%
|
25~500 мм, 0,03%-0,1%
|
-
|
500~1000 мм, 0,1%-0,3%
|
Максимальная апертура образца
|
150 мм
|
Измерение обратного фокуса и радиуса кривизны
|
Повторяемость
|
0,02%-0,2%
|
Точность
|
0,03%-0,3%
|
Диапазон
|
±3~±500 мм
|
Подсветка
|
Холодный свет/Светодиодный источник
|
Размеры
|
1400х310х460 мм
|

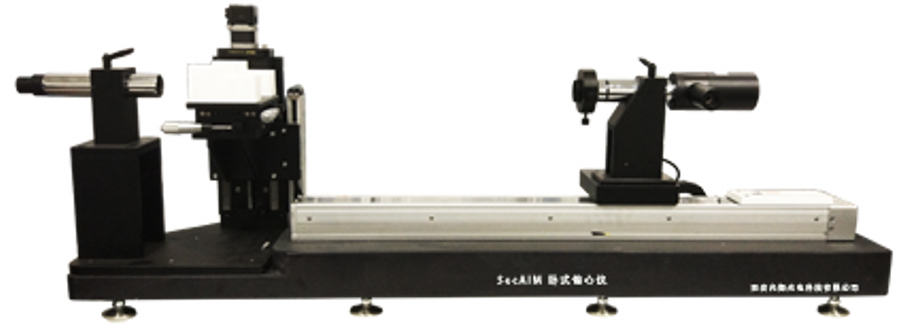

Серия UecAIM в основном используется для анализа центровки набора линз (объективы, сборки, телескопы и т.д.)
Артикул
|
UecAIM-500
|
UecAIM-1000
|
UecAIM-2000
|
Рабочие режимы
|
Пропускание/отражение
|
Центрирование, диапазон измерения
|
Пропускание
|
±3~±500 мм (RC)
|
±3~±1000 мм (RC)
|
±3~±2000 мм (RC)
|
Отражение
|
±3~±500 мм (EFL)
|
±3~±1000 мм (EFL)
|
±3~±2000 мм (EFL)
|
Точность измерения
|
±1”
|
Эффективное фокусное расстояние
|
Диапазон измерения
|
±3~±500 мм
|
±3~±1000 мм
|
±3~±2000 мм
|
Точность
|
3~25 мм, 0,1%-0,3%
|
25~500 мм, 0,03%-0,1%
|
-
|
500~1000 мм, 0,3%
|
Максимальная апертура образца
|
280 мм
|
Измерение обратного фокуса и радиуса кривизны
|
Повторяемость
|
0,02%-0,2%
|
Точность
|
0,03%-0,3%
|
Диапазон
|
±3~±500 мм
|
Функция передачи модуляции для осевой точки объекта
|
Апертура
|
5-30 мм
|
EFL
|
10-80 мм
|
Повторяемость
|
±0,02
|
Точность
|
±0,05
|
Анализ линз
|
Максимальное количество поверхностей
|
50
|
Центровка образца при измерениях
|
Стол на воздушных подшипниках, трех кулачковый патрон, регулировка по четырем осям
|
Подсветка
|
Холодный свет/Светодиодный источник
|
Размеры
|
650х550х1700 мм
|
