Фотоэлектрический автоколлиматор серии AIM, разработанный Xi'an Optical Metrology Co., Ltd., представляет собой высокоточный прибор для измерения малых углов, который отличается высокой точностью, стабильной работой и легким доступом. Существует несколько моделей продуктов серии AIM, которые можно адаптировать к различным требованиям клиентов.
Благодаря высокоточному детектору с площадной решеткой автоколлиматоры AIM могут напрямую наблюдать истинное изображение оптической цели на компьютере с помощью профессионально разработанного прикладного программного обеспечения, которое не только повышает точность измерения, но и упрощает настройку измерений. Компания Xi'an Optical Metrology Co., Ltd. использует собственные оптические и электронные технологии и внедряет передовые технологии обработки для автоколлиматоров AIM. Кроме того, автоколлиматоры AIM обладают более высокой стабильностью и воспроизводимостью и широко используются в экспонентах с температурой и вибрацией, и могут быть составить конкуренцию приборам ведущих мировых производителей благодаря высокому уровню точности, разрешающей способности, чувствительности и стабильности.
Автоколлиматоры AIM просты в использовании и разработаны на базе собственных НИОКР, учитывая все потребности клиентов. Фотоэлектрические автоколлиматоры серии AIM с различными режимами и функциями измерения, включая высокоскоростное непрерывное измерение и сохранение в режиме реального времени, режим измерения относительного эталона, режим измерения абсолютного эталона, временное измерение, автоматическое сохранение данных испытаний и другие функции, которые позволяют выполнять измерения и исследовать более одной цели одновременно. Ряд специальных измерительных модулей разработан в соответствии с основными областями применения для измерения прямолинейности, параллельности, вертикальности и плоскостности, а также определения относительного положения и широко используются в высокоточных измерениях и калибровки инструментов, прецизионной оптике, оборудовании, авиации, космических полетов, судостроение и многих других областях.
Программное обеспечение коллиматора - это программное обеспечение для сбора и обработки данных, специально разработанное для фотоэлектрических автоколлиматоров серии AIM. Коллиматор может выполнять обычные функциональные испытания и сбор, хранение и обработку данных, а также может использоваться для оптической настройки с дополнительными функциями отображения в реальном времени и электронных весов.

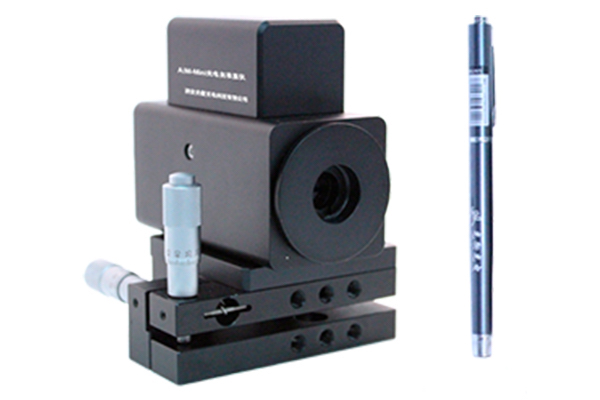

Автоколлиматор AIM-Mini
|
Артикул
|
Фокусное расстояние
|
Разрешение
|
Повторяемость
|
Точность
|
Апертура
|
Видимая область
|
Рабочий диапазон
|
|---|
|
±20"
|
±1000"
|
|---|
|
AIM-50-Mini
|
50 мм
|
0.1"
|
0.5"
|
0.5"
|
1"
|
38 мм
|
6400"×5200"
|
15 м
|

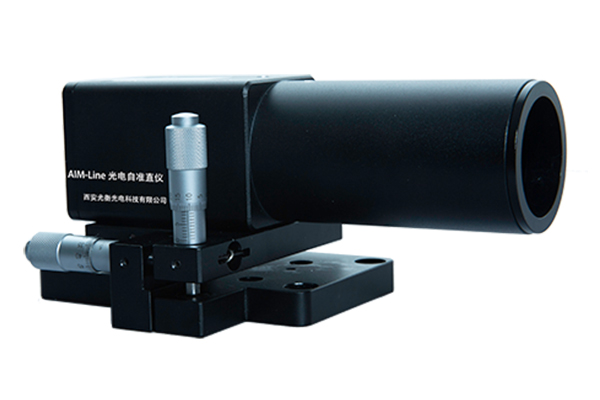

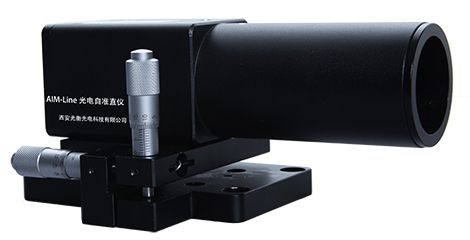

Автоколлиматор AIM-Line
|
Артикул
|
Фокусное расстояние
|
Разрешение
|
Повторяемость
|
Точность
|
Апертура
|
Видимая область
|
Рабочий диапазон
|
|---|
|
±20"
|
±1000"
|
|---|
|
AIM-100-Line
|
100 мм
|
0.1"
|
0.5"
|
1"
|
4"
|
15 мм
|
14200"×10500"
|
3 м
|

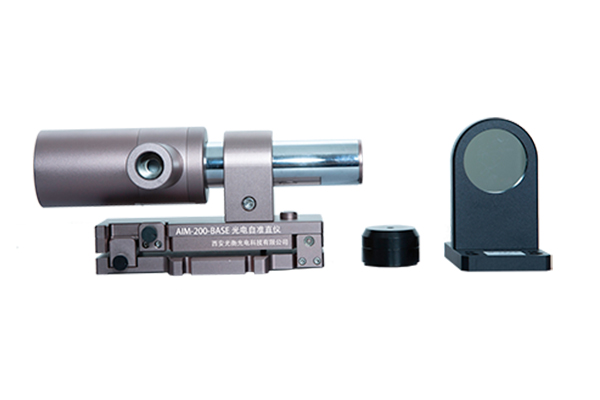

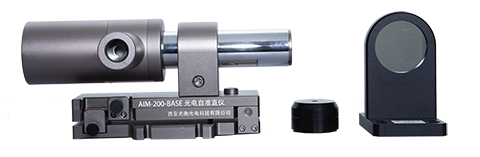

Автоколлиматор AIM-Base
|
Артикул
|
Фокусное расстояние
|
Разрешение
|
Повторяемость
|
Точность
|
Апертура
|
Видимая область
|
Интерфейс
|
Рабочий диапазон
|
|---|
|
±20"
|
±900"
|
|---|
|
AIM-160-Base
|
160 мм
|
0.02"
|
0.1"
|
0.3"
|
0.5"
|
30 мм
|
4000"×3250"
|
USB2.0@5V>
|
8 м
|
|
AIM-200-Base
|
200 мм
|
30/55 мм
|
3200"×2600"
|
10 /30 м
|
|
AIM-300-Base
|
300 мм
|
40/55 мм
|
2100"×1700"
|
20 /30 м
|
Автоколлиматор AIM-Std
|
Артикул
|
Фокусное расстояние
|
Разрешение
|
Повторяемость
|
Точность
|
Апертура
|
Видимая область
|
Интерфейс
|
Рабочий диапазон
|
|---|
|
±20"
|
±600"
|
|---|
|
AIM-200-Std
|
200 мм
|
0.01"
|
0.03"
|
0.1"
|
0.3"
|
30/55 мм
|
3400"×2600"
|
USB3.0@5V>
|
10 /30 м
|
|
AIM-300-Std
|
300 мм
|
40/55 мм
|
2230"×1700"
|
20 /30 м
|
|
AIM-500-Std
|
500 мм
|
60 мм
|
1300"×950"
|
30 м
|

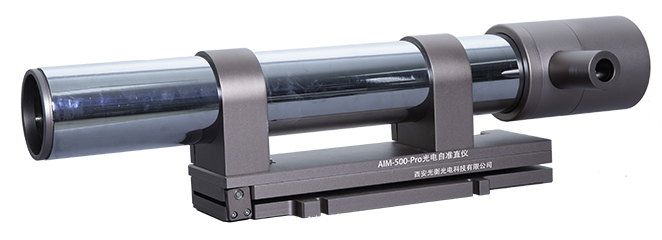

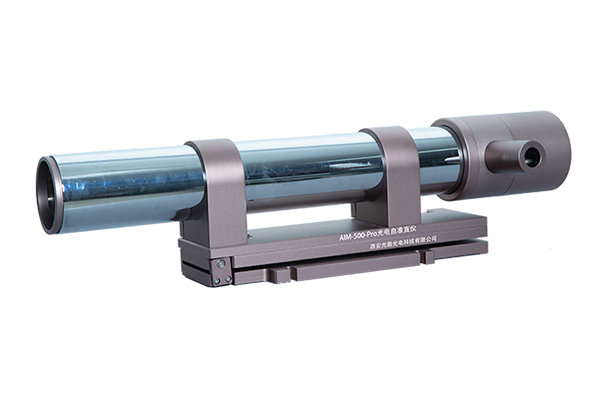

Автоколлиматор AIM-Pro
|
Артикул
|
Фокусное расстояние
|
Разрешение
|
Повторяемость
|
Точность
|
Апертура
|
Видимая область
|
Интерфейс
|
Рабочий диапазон
|
|---|
|
±20"
|
±600"
|
|---|
|
AIM-300-Pro
|
300 мм
|
0.01"
|
0.02"
|
0.1"
|
0.1"
|
40 мм
|
2230"×1700"
|
USB3.0@5V>
|
20 м
|
|
AIM-500-Pro
|
500 мм
|
60 мм
|
1300"×950"
|
30 м
|
Автоколлиматор AIM-Laser
|
Артикул
|
Фокусное расстояние
|
Разрешение
|
Повторяемость
|
Точность
|
Апертура
|
Видимая область
|
Интерфейс
|
Рабочий диапазон
|
|---|
|
±20"
|
±600"
|
|---|
|
AIM-200-Laser
|
200 мм
|
0.3"
|
0.5"
|
1"
|
30 мм
|
3200"×2600"
|
USB2.0@5V>
|
10 м
|
|
AIM-300-Laser
|
300 мм
|
0.1"
|
0.3"
|
0.5"
|
40 мм
|
2100"×1700"
|
30 м
|
