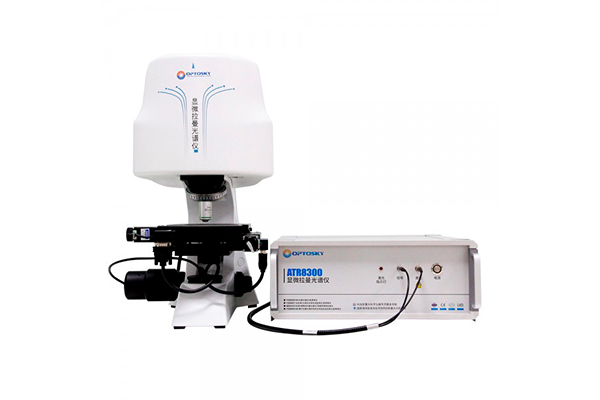

Серия ATR8300TW объединяет два лазера, микроскоп и рамановский спектрометр, объединяя все преимущества в одном миниатюрном рамановском микроскопе. На экране компьютера становится возможным увидеть микропредметы образцов всего одним щелчком мыши. Когда образец визуализируется, наблюдатель просматривает спектр комбинационного рассеяния при различных условиях, и синхронное картирование может отображаться интуитивно на экране одним щелчком мыши.
Сочетание уникальной запатентованной системы сопряженной фокусировки (истинной конфокальной фокусировки) с точным алгоритмом обработки изображений позволяет анализировать очень небольшие участки образца, а также требует минимального обучения оператора.
Серия микроскопов ATR8300TW работает с полностью автоматической фокусировкой, полностью автоматическим сканированием, нажатием одной кнопки, пользователь может запускать эксперименты, равномерное сканирование, получать высоконадежные данные рамановского сканирования отсканированных изображений.
ATR8300TW оснащен специально разработанным объективом, и лазерное пятно на образце становится очень близким к дифракционному пределу, тогда информация о фокусе может отображаться неточно и интуитивно на экране с помощью 5-мегапиксельной камеры, он улучшает качество спектра комбинационного рассеяния, в результате преодоления проблемы, связанной с традиционной системой комбинационного рассеяния, собирающей сигнал комбинационного рассеяния от более высокой или более низкой фактической фокальной поверхности.
ATR8300TW решает проблему потери сигнала в оптическом тракте при формировании изображения камерой, а также отделяет изображение камеры от сбора рамановского сигнала, чтобы получить оптимальную интенсивность сигнала.
Между тем, ATR8300TW имеет высокопроизводительный рамановский спектрометр, который обладает высокой чувствительность, отношением сигнал-шум и стабильностью.
|
Интерфейс
|
USB2.0
|
|---|
|
Потребляемая мощность
|
532 нм 100 мВт; 633 нм 100 мВт; 785 нм 500 мВт; 1064 нм 600 мВт
|
|---|
|
Камера микроскопа
|
5 мегапикселей
|
|---|
|
Тип фокуса
|
Конфокальный
|
|---|
|
Спектральный диапазон
|
532 нм: 200-6000 cm-1; 200-5000cm-1; 200-3600cm-1; 200-2600cm-1;
633 нм: 200-4500cm-1; 200-3750cm-1; 200-2600cm-1; 200-1700cm-1;
785 нм: 200-4300cm-1; 200-3300cm-1; 200-2600cm-1; 200-1600cm-1;
830 нм: 200-290cm-1; 200-2300cm-1; 200-1400cm-1;
1064 нм: 200-2500cm-1
|
|---|
|
Разрешение
|
532 нм: 5-7cm-1;
633 нм: 3-6cm-1;
785 нм: 3-10cm-1;
1064 нм: 7-12cm-1
|
|---|
|
Длина волны возбуждения
|
ATR8300TW-785+1064 ATR8300TW-532+633 ATR8300TW-532+1064 ATR8300TW-532+785 ATR8300TW-633+1064
|
|---|
|
Стабильность мощности
|
σ/μ <±0.2%
|
|---|
|
Диаметр луча
|
>1 мкм
|
|---|
|
Диапазон перемещения платформы по осям X,Y
|
5х5 см
|
|---|
|
Разрешение
|
0,1 мкм
|
|---|
|
Точность позиционирования
|
1 мкм
|
|---|
|
Скорость сканирования
|
20 мм/с
|
|---|
|
Точность фокусировки по оси Z
|
≤ ±0.2 мкм
|
|---|
|
Максимальный диапазон перемещения по оси Z
|
20 мм
|
|---|
|
Скорость фокусировки
|
Менее 10 с
|
|---|
