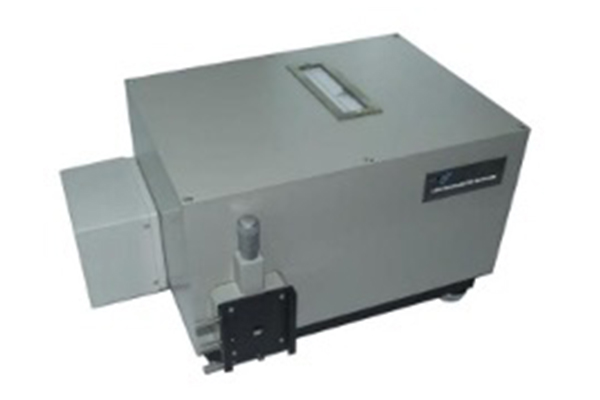

Экспериментальный ПЗС-спектрометр LGS-2 - универсальный измерительный прибор. Он использует ПЗС-матрицу в качестве приемника, что значительно расширяет область применения, позволяя получать данные в реальном времени и отображать трехмерные изображения. Это идеальное оборудование для исследования спектров источников света или калибровки оптических датчиков.

Он состоит из решетчатого монохроматора, блока ПЗС, электронного усилителя системы сканирования, аналого-цифрового блока и ПК. Этот инструмент объединяет оптику, точное оборудование, электронику и информатику. Оптический элемент использует модель C-T, показанную ниже.

Монохроматор имеет хорошую жесткость и стабильный световой путь. И входные, и выходные прямые оптические щели с плавно регулируемой шириной от 0 до 2 мм. Луч проходит через входную щель S1 (S1 находится в фокальной плоскости коллимационного зеркала отражения), а затем отражается зеркалом M2. Параллельный свет падает на решетку G. Зеркало M3 формирует изображение дифракционного света, исходящего от решетки на S2 или S3 (отклоняющее зеркало M4 может собирать выходную щель, S2 или S3). В приборе используется синусоидальный механизм для сканирования длины волны. Предпочтительной средой для работы прибора являются нормальные лабораторные условия. Помещение должно быть чистым, иметь стабильную температуру и влажность. Инструмент должен быть расположен на устойчивой плоской поверхности (опора не менее 100 кг) с окружающим пространством для вентиляции и необходимых электрических соединений.

Характеристики
