ATR8500 разработал оптимальный оптический путь, чтобы повысить чувствительность до 8 раз выше, чем у миниатюрного рамановского микроскопа ATR8300. Оптимизация свободного пространства запатентована.

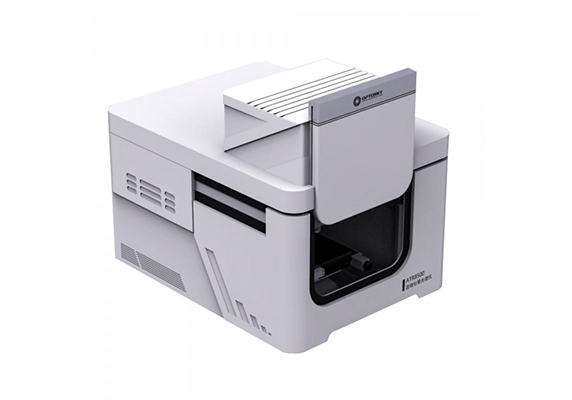

ATR8500 имеет удобную дверцу шкафа для выполнения измерений в любое время и в любом месте. В прошлом для проведения измерений в темноте требовалось отдельное помещение, но эта новая конструкция с отсеком с дверцей, не требует темного помещения и измерения могут проводится в любом месте. Кроме того, установленный внутренний свет можно включить после завершения измерения, чтобы четко видеть внутреннее пространство.
ATR8500 позволяет индивидуально выбирать тройные диапазоны между 532 нм, 633 нм, 785 нм, 830 нм и 1064 нм.
ATR8500 обеспечивает автофокусировку, автоматическое сканирование и управление с помощью одной кнопки конфокального рамановского микроскопа научного уровня.
ATR8500 увеличивает размер лазерного пятна до 1,6 мкм.
Самое современное программное обеспечение может передавать изображение микроскопа на экран компьютера в режиме реального времени, визуализировать точное положение с помощью спектрометра комбинационного рассеяния, и наблюдатель может обнаруживать рамановский сигнал состояния образцов на различных поверхностях, одновременно синхронизируя состояние микроплощади дисплея ПК, оно значительно облегчает обнаружение микроплощадок с помощью технологии спектроскопии комбинационного рассеяния света.
База данных комбинационного рассеяния может быть получена в режиме реального времени.
ATR8500 имеет эксклюзивный объектив для рамановской системы, он приближает размер лазерного пятна к дифракционным пределам, а с помощью 5-мегапиксельной камеры может интуитивно отображать информацию о фокусировке на компьютере. Он может собирать лучший рамановский сигнал из лучшего состояния фокальной плоскости, и он идеально решает сбор рамановского сигнала, собранного выше или ниже лучшей фокальной плоскости.
ATR8500 объединяет в себе рамановский спектрометр с высочайшими характеристиками с превосходной чувствительностью, соотношением сигнал / шум и стабильностью, которые одни из лучших в области исследований комбинационного рассеяния.
Самое мощное и удобное для пользователя программное обеспечение объединяет функции визуализации микропространств и изображений в одном приборе.
|
Интерфейс
|
USB2.0
|
|---|
|
Камера микроскопа
|
5 мегапикселей
|
|---|
|
Тип фокуса
|
Конфокальный / Конъюгированный
|
|---|
|
Стабильность мощности
|
σ/μ <±0.2%
|
|---|
|
Диапазон перемещения платформы по осям X,Y
|
50х50 см
|
|---|
|
Разрешение
|
0,1 мкм
|
|---|
|
Точность позиционирования
|
1 мкм
|
|---|
|
Скорость сканирования
|
20 мм/с
|
|---|
|
Точность фокусировки по оси Z
|
≤ ±0.2 мкм
|
|---|
|
Максимальный диапазон перемещения по оси Z
|
20 мм
|
|---|
|
Скорость фокусировки
|
Менее 10 с
|
|---|
|
|
Модель
|
Длина волны, нм
|
Мощность лазера, мВт
|
Спектральный диапазон
|
Разрешение, см̄¹
|
|---|
|
Рамановский микроскоп с одной длинной волны
|
ATR8500-532
|
532
|
100
|
200-3700
|
5-7
|
|---|
|
ATR8500-633
|
633
|
50
|
200-3500
|
3-6
|
|
ATR8500-785
|
785
|
500
|
200-3500
|
3-8
|
|
ATR8500-1064
|
1064
|
500
|
200-2600
|
7-12
|
|
ATR8500-830
|
830
|
500
|
200-3500
|
3-8
|
|
Двух диапазонный Рамановский микроскоп
|
ATR8500-785+1064
|
785+1064
|
500/500
|
200-3500/200-2600
|
3-8/7-12
|
|---|
|
ATR8500-532+633
|
532+633
|
100/50
|
200-3700/200-3500
|
5-7/3-6
|
|
ATR8500-532+1064
|
532+1064
|
100/500
|
200-3700/200-2600
|
5-7/7-12
|
|
ATR8500-532+785
|
532+785
|
100/500
|
200-3700/200-3500
|
5-7/3-8
|
|
ATR8500-633+1064
|
633+1064
|
50/500
|
200-3500/200-2600
|
3-6/7-12
|
|
Трех диапазонный Рамановский микроскоп
|
ATR8500-532+633+1064
|
532+633+1064
|
100/50/500
|
200-3700/200-3500/200-2600
|
5-7/3-6/7-12
|
|---|
|
ATR8500-532+785+1064
|
532+785+1064
|
100/50/500
|
200-3700/200-3500/200-2600
|
5-7/3-8/7-12
|
