Microvec предлагает комбинацию передового интегрированного оборудования и программного обеспечения для создания широкого спектра систем корреляции цифровых изображений для множества различных приложений. Microvec DIC может состоять из одной камеры для 2D, двух камер для 3D, а также высокоскоростной камеры для высокоскоростного анализа DIC.

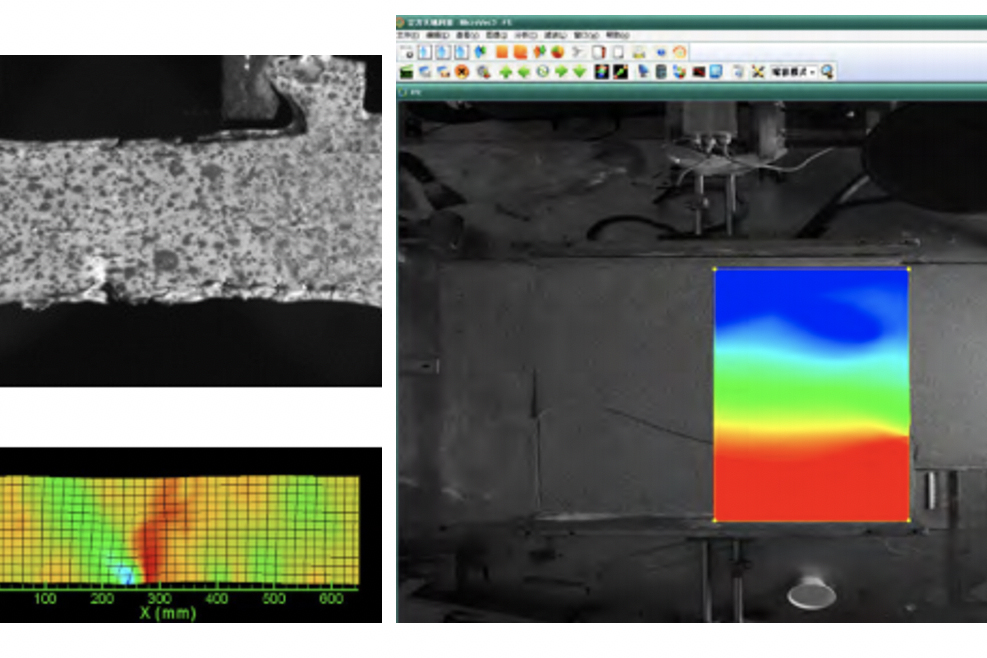

Корреляция цифровых изображений (DIC) -это оптический метод отслеживания движения естественного или нанесенного рисунка на поверхности во время теста или эксперимента. DIC использует точные двухмерные и трехмерные измерения изображения для измерения контура, деформации, вибрации и напряжения практически на любом материале. Максимальное соотношение в каждом окне соответствует перемещению, и это дает вектор длины и направления для каждого окна.
Корреляция цифровых изображений Microvec
Microvec предлагает сочетание передовых технологий, интегрированных в аппаратное и программное обеспечение для создания широкого спектра цифровых систем корреляции изображений для множества различных приложений.

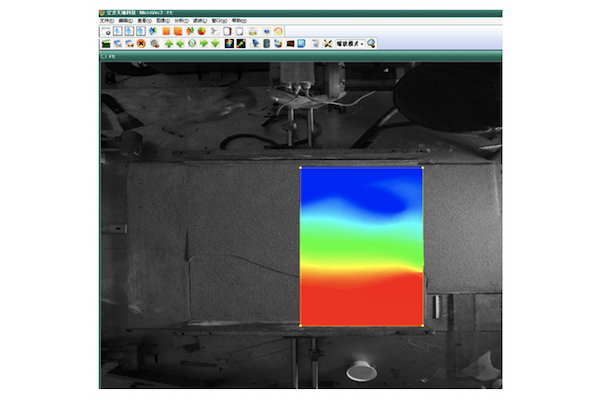

MicroVec использует алгоритмы, использующие многопроходную многосеточную обработку и деформацию окна для максимальной точности измерений. С использованием GPU и параллельной обработки данных, программное обеспечение Microvec DIC может выполнять вычисления почти в реальном времени.
Системы MicroVec DIC комплектуются CCD-камерами Imperx (США) или камерами ведущих мировых производителей, высокоскоростными камерами CMOS из США или Японии. Все системы продаются как законченные решения, с множеством возможных конфигураций в зависимости от выбранных камер, линз, источников света и оптических рельсов.
Системы Microvec DIC используются в ряде приложений от геологии до материаловедения и исследуют от микроскопических площадей до больших структур.
Стадартная комплектация:
- • Камеры CCD: включая объектив, все интерфейсные кабели и устройство захвата кадров камеры. РазрешенияVGA / 260 кадров в секунду, 1 МП / 148 кадров в секунду, 2 МП / 30 кадров в секунду, 4 МП / 41 кадр в секунду, 5MP / 16 кадров в секунду, 8MP / 21 кадр в секунду, 11MP / 6 кадров в секунду, 16MP / 4 кадра в секунду или 29MP / 4 кадра в секунду
- • CMOS-камеры: широкий спектр высокоскоростных камер со скоростью от 500 кадров в секунду до 1000000 кадров в секунду.
- • Светодиодные источники света
- • Оптические рельсы и калибровочные комплекты
- • Программное обеспечение: пакет высокоточного программного обеспечения DIC для 2D и 3D (32/64-разрядная версия Windows)
Спецификация:
- • Область измерения: гибкая от мм2 в м2
- • Результаты измерений: контур поверхности, трехмерное смещение и деформации.
- • Точность измерения деформации: до 50 µ
- • Диапазон измерения деформации: от 0,005% до> 2000%
- • Разрешение камеры: от VGA до 29 мегапикселей в зависимости от модели камеры.
- • Скорость камеры: до 1000000 кадров в секунду в зависимости от модели камеры.
- • Время экспозиции: 100 нс - 10 с в зависимости от модели камеры.
- • Многопроходный, многосеточный алгоритм деформации окна
- • Поддержка функции маски и функции мульти-среднего
- • Пакетная обработка: автоматическая обработка одного каталога или нескольких каталогов
- • Автоматическая калибровка
- • Включает поддержку параллельной обработки GPU, улучшающую ускорение вычислений в 10 раз
Область применения:
- • Тестирование компонентов
- • Обнаружение трещин
- • Механика разрушения
- • Испытания на удар
- • Гранулярные потоки
- • Свойства материала
- • Усталость материала
- • Растяжение, сжатие и изгиб
- • Анализ вибрации
- • Анализ термической деформации
- • Геология и геофизика
