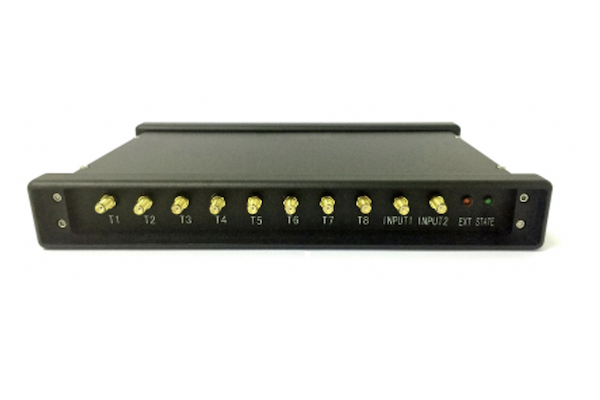

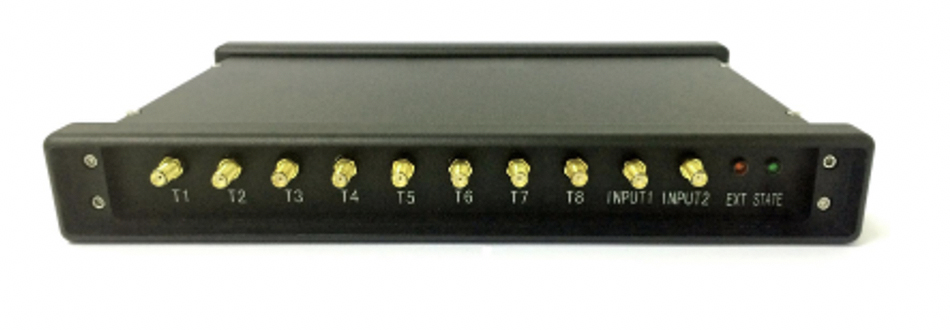

MicroPulse 725 — это программируемый высокоточный контроллер. Контроллер предназначн для синхронизации времени работы нескольких аппаратных и программных компонентов системы во время проходящего эксперимента. Он предлагает до 8 отдельных выходных каналов и 2 внешних входа для фазовой синхронизации с беспрецедентной точностью 0,25 нс. Его программируемый модуль синхронизации с настройками оборудования и программного обеспечения, позволяет одному MicroPulse725 управлять одновременно   всей системой PIV. Он использует интерфейс USB2.0 для подключения к компьютеру и программное обеспечение Microvec.

Инновационный дизайн программного и аппаратного управления

MicroPulse725 — это программируемый контроллер, использующий комбинацию программного и аппаратного обеспечения для управления всеми элементами системы. Он имеет встроенный коммуникационный модуль с программным управлением на языке C.

Подключив его через кабель USB2.0 к USB-порту компьютера, пользователь может управлять всеми функциями синхронизации и времени с помощью сложных триггерных и логических схем.

Функциональный интеграционный дизайн

MicroPulse725 может управлять и синхронизировать тайминги на нескольких цифровых камерах, управлять запуском лазера, жалюзями, катушками, контроллерами переключателей и различных других устройств. Восемь каналов могут программироваться независимо друг от друга. Все время и / или логические параметры программируются с помощью программного обеспечения, синхронизатор имеет беспрецедентную точность 0,25 нс или 0,1 нс.

MicroPulse725 обладает высокой производительностью, а его конструкция является улучшением по сравнению с обычными генераторами сигналов. В нем используется специализированная микросхема обработки массива программируемого управления, весь входной и дополнительный выходной сигнал обрабатываются параллельно в диапазоне 1 нс. Это программное обеспечение позволяет обеспечить полный компьютерный контроль для каждого канала и возможность настройки его для работы в режимах:

• Синхронный режим работы: вся система работает на выходе TTL сигнала в пределахцикла устанавливаемого программным обеспечением, с регулируемой постоянной рабочей частотой от 1 Гц до 1000 кГц
• Режим внешней синхронизации: система автоматически контролирует внешний входной сигнал синхронизации, измеряет и анализирует его, а затем выводит управляющий сигнал каждого канала в соответствии с параметрами, предварительно заданными программным обеспечением.
• Режим внешнего запуска: система автоматически отслеживает внешний входной сигнал запуска, и регулирует (синхронизирует фазу) каждый канал, добавляя значения, определенные программным обеспечением в пределах параметров синхронизации, пока ПО не перестанет работать.
• Гибкая настройка параметров: программное обеспечение устанавливает нарастающий или спадающий фронт выходного импульса системы, ширина импульса может быть определена и изменена программным обеспечением.
• Общее управление интерфейсом USB: новейшая конструкция аппаратной схемы с низким энергопотреблением
• Управление задержкой импульса: 8-канальный выходной импульс может быть установлен на определенную задержку (от 1 нс до 1 с), а затем выходной импульс может быть установлен на определенную ширину импульсного сигнала (от 1 нс до 1 с).

Простое программного обеспечения

• Управляющее программное обеспечение MicroPulse725 предназначено для помощи в настройке сложного логического управления на базе Windows
• Дизайн пользовательского интерфейса позволяет пошагово настраивать каждый канал отдельно.
• Написан на языке программирования C, с модулями тестирования и отладки в реальном времени, является полнофункциональным

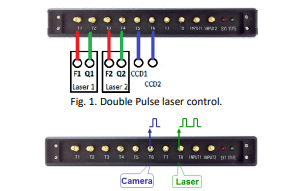

и гибким для пользователя-дизайнера для программирования дополнительных функций. С помощью простого и четко определенного SDK его легко использовать и создавать собственные функции. Пример кода прилагается, чтобы помочь понять сложный функционал MicroPulse725: на примере показано управление синхронизацией двух лазеров и высокоскоростной цифровой камеры для получения изображения с помощью высокоскоростной импульсной лазерной подсветки.

Основные особенности:

• Программируемый синхронный главный блок управления синхронизацией
• Встроенный генератор сигналов времени научного уровня
• 7 каналов с высокоточным независимым контроллером времени задержки
• Простое управление с помощью программного обеспечения через USB
• Профессиональная схема управления логикой аппаратной синхронизации
• Шаг установки цепи TTL 1 нс. Погрешность задержки 0,25 нс (* 0,1 нс для модели MicroPulse725-100)
• Модернизируемый аппаратный и программный дизайн
• Нет необходимости во внешнем источнике питания

Область применения:

• Экспериментальные механические испытания
• МЭМС / БиоМЭМС
• Анализ материаловедения
• Механическая синхронизация
• Управление цифровым изображением
• Науки о жизни
• Тестирование производственной линии
• Аэрокосмическое оборудование
