Самая универсальная программная платформа для создания научных изображений.

Microvec предлагает простой способ использования программной платформы для систем PIV: контроль оборудования, получение и обработка изображений, а также анализ PIV / PTV. Microvec предлагает множество сложных измерений изображений PIV / PTV и расчеты. Программное обеспечение можно использовать для различных исследовательских нужд, такие как поток, турбулентность, микрофлюидика, диагностика частиц, распыление, медицинская визуализация, процессы горения и другие. Это ПО поддерживает множество исследовательских требований и включает динамическое изображение, захват с улучшением изображения, калиброванное измерение, многоугольные снимки, хранение и автоматическая пакетная обработка.

Базовое программное обеспечение Microvec включает модуль MicroCap для получения изображения и модуль MicroVec для обработки и анализа изображений.

Программное обеспечение MicroCap images имеет полностью интегрированные функции управления всеми аппаратными компонентами. MicroCap содержит все настройки устройства и загружает их в систему. Оно включает в себя все настройки, тайминги и элементы управления, необходимые для запуска CCD-камер, которые используются в системах Microvec PIV, через фреймграббер, включая режим двойного кадра, используемый для экспериментов в быстрых потоках. Он контролирует тайминги синхронизатора, чтобы координировать правильное взаимодействие между лазером и камерами. Разделение лазерных импульсов можно настроить в соответствии с частотой кадров камеры или время перехода кадра. В конце концов, Microcap может создавать изображения от 8 до 16 бит и в нескольких форматах файлов изображений, таких как TIFF, BMP, JPG и / или AVI. MicroCap позволяет захватывать изображения в память компьютера или непосредственно на жесткий диск компьютера. Дополнительно MicroCap использует преимущества обработки, измерения и анализа изображений библиотеки, содержащиеся в микросхеме DSP фреймграббера, что дает возможность быстрого получения изображения использования большой вычислительной мощности компьютера.

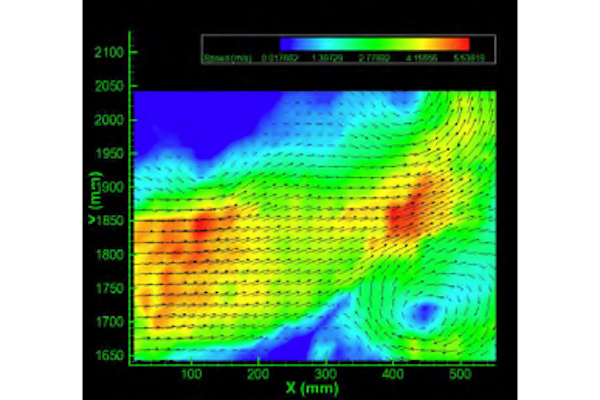

Это одна из причин, по которой системы Microvec PIV могут получать изображения и вычислять векторы скорости почти в реальном времени. ПО MicroVec представляет собой модуль 2D PIV с высоким разрешением. За годы существования ПО MicroVec реализовано множество приемов и алгоритмов. Его можно использовать для расчета и построения результатов данных: компоненты U, V, W средней и пульсирующей скорости, завихренности, RMS, значения турбулентной кинетической энергии и многие другие. Он включает многосеточную кросс-корреляцию и окно деформации, функцию пакетной обработки для одного каталога и сохранение нескольких каталогов, индивидуальное маскирование изображения и интересующую область. ПО имеет различные расширенные векторные фильтры и исправления для сглаживания данных или удаления шумов. Поддерживает высокую плотность функции отслеживания скорости частиц (PTV). ПО генерирует файл данных в форматы, поддерживаемые Tecplot или MatLab. ПО также включает ускорение графического процессора и поддержку параллельной обработки, что может значительно снизить время обработки данных.

Реализованные основные алгоритмы и техники

в программном обеспечении Microvec:

• • Взаимная корреляция с FFT и IFFT
• • Подгонка субпиксельной точности
• • Обнаружение и коррекция вектора смещения
• • Многосеточная взаимная корреляция
• • Деформация окна
• • Многозонное сшивание данных
• • Велосиметрия с отслеживанием частиц с анализом капель
• • Анализ температуры и концентрации в жидкостях
• • Маскировка изображения
• • Многоядерная параллельная обработка
• • Ускорение графического процессора (GPU)
• • Гибкие методы предварительной обработки изображений
• • Расширенный анализ BLOB-объектов, например моменты, большая ось, малая ось, угловая скорость

Дополнительные программные модули

• • Томографический PIV (Tomo-PIV)
• • Модуль восстановления давления (PRM)
• • Динамическое разложение по модам (DMD)
• • Оптимальное разложение по модам (OMD)
• • Правильная ортогональная декомпозиция (POD)
• • Отслеживание шаблона (PT)
• • Корреляция ансамбля одиночных пикселей

Область применения:

• • Аэродинамические трубы и резервуары для воды
• • Аэрокосмическая, авиационная и гидравлическая инженерия.
• • Компрессоры, турбины, вентиляторы, насосы, распылители.
• • Микрофлюидика и МЭМС
• • Оборудование для смешивания химикатов
• • Горение и пламя
• • Многофазные потоки
• • Механика твердого тела
