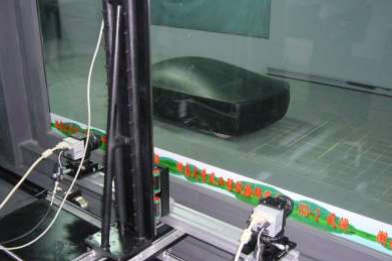

Стереоскопическое изображение PIV повышенной точности. Система Stereo PIV (3D PIV) основана на исходной системе 2D PIV, но использует принцип стереоскопического изображения для добавления третьего измерения. По крайней мере, два набора камер просматривают тестовую зону под разными углами, и с двумя наборами двумерных компонент вектора скорости можно вычислить третью компоненту вектора скорости в тестовой зоне. Изображение сначала калибруется, а затем может быть оценена третья составляющая скорости.

Программное обеспечение MicroVec 3D PIV включает функцию поиска точки автоматической калибровки камеры, которая автоматически обнаруживает точку, измеряет и регулирует искажение перспективы, вызванное смещенной ориентацией камер. Третий компонент вектора скорости затем может быть вычислен с использованием стереоскопического изображения, что приводит к трехмерным векторам скорости для всей площади.

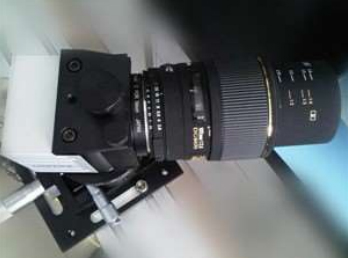

Система Microvec 3D PIV предлагает решение для идеальной регулировки угла между камерами и объективом камеры, для правильной фокусировки, которая использует принцип Шаймпфлюга. Это достигается путем установки камер на крепления по шаймпфлюгу (углы до 22,5 °). Программное обеспечение MicroVec 3D PIV поддерживает запатентованный принцип Шаймпфлюга для оптических элементов, а также наклон / сдвиг линз, которые имеют полную угловую регулировку (смещение, поворот и наклон), чтобы сделать линзы необходимой ориентации, удовлетворяющих условию Шаймпфлюга. Система MicroVec 3D PIV позволяет синхронизировать несколько камер для получения качественного изображения  и автокалибровки.

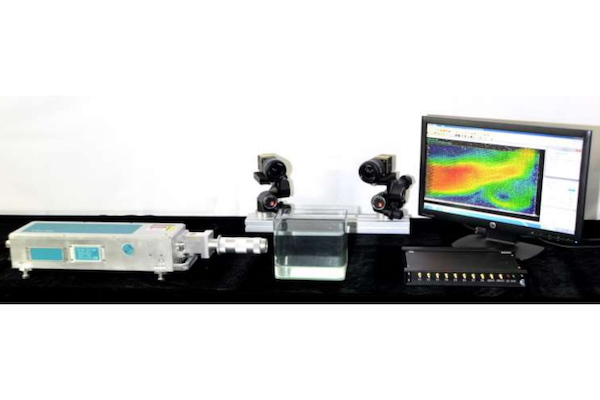

Стандартные компоненты системы:

• • Лазер PIV: 2x70 мДж / 15 Гц, 2x145 мДж / 15 Гц, 2x200 мДж / 15 Гц,

2x380 мДж / 10 Гц, 2x500 мДж / 10 Гц

• • Камеры CCD: включая объектив, все интерфейсные кабели и камеру

Фрейм-граббер: VGA / 800 кадров в секунду, 1.4MP / 30 кадров в секунду, 2MP / 54 кадра в секунду, 5MP / 16 кадров в секунду, 6MP / 25 кадров в секунду, 8MP / 21 кадр в секунду, 9MP / 17 кадров в секунду,

• • Синхронизатор: 8 входов, 2 выходных канала, управление TTL, 0,25 нс джиттер, USB-контроль
• • Модуль сбора изображений MicroCap PIV и высокая точность 3D. Программное обеспечение MicroVec с поддержкой нескольких сеток и нескольких проходов, деформацией окна и поддержкой графического процессора, включая функцию автоматической калибровки для создания трехмерных изображений, поддерживает запатентованный принцип Шаймпфлюга, оптический блок или линзы с регулировкой положения в нескольких плоскостях

Характеристики:

• • Программное обеспечение, готовое к запуску для получения и контроля обработки изображений.
• • Интегрированное и простое управление всеми аппаратными компонентами: камеры, лазер, синхронизатор, внешний триггер
• • Поддержка нескольких файлов изображений: TIFF, BMP, JPG и AVI.
• • Функция автоматического поиска и идентификации точки 3D калибровки (автоматическое создание данных 3D калибровки и сохранение настроек)
• • Функция автоматической калибровки и комбинирования трехмерного изображения (с поддержкой захвата изображения Шаймпфлюга)
• • Поддержка вывода 3D-данных из 2D-данных PIV.
• • Функция обработки данных 3D GPU для многоядерных и продолжающихся параллельных
• • Количественная оценка неопределенности
• • Поддержка МАКРОСОВ для 3D Tecplot. Интерфейс данных MatLab и Origin
