Передовая интегрированная система аппаратного и программного обеспечения для самых сложных экспериментальных ситуаций гидродинамики. Используется от микрометров до 1 метра испытательного поля или от нескольких мм / сек до 7Мах, а также возможность наблюдать поток в пламени.

В сочетании с хорошо интегрированным аппаратным и программным обеспечением для самых сложных экспериментов по гидродинамике, MicroVec предлагает беспрецедентную и необычайно мощную систему PIV, которая может использоваться исследователями со всего мира и самую низкую цену, которая существует сегодня на мировом рынке.

Измерение скорости по изображению частиц (PIV): принцип работы

Велосиметрия по изображению частиц (PIV) — это визуализация оптического потока, этот метод используется для обучения студентов и в научных исследованиях. Он может обеспечить мгновенное измерение скорости и связанные свойства в жидкостях. Жидкость или газовая среда с засеянными частицами индикаторов (например, дым в воздухе или маленькие полые шарики с той же плотностью, что и вода) в поле потока, которое освещается лазером для подсветки частиц, чтобы сделать их видимыми и уловить изображения частиц для их отслеживания. Последовательные изображения с трекером частицы в движении затем обрабатываются, для взаимной корреляции, для расчета скорости и направления (поле скоростей) потока, который наблюдается. Дальнейшая обработка обеспечивает образование вихрей, обтекаемость и изоскоростные линии и распределение параметров поля течения.

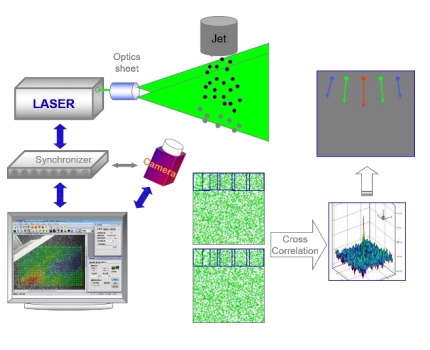

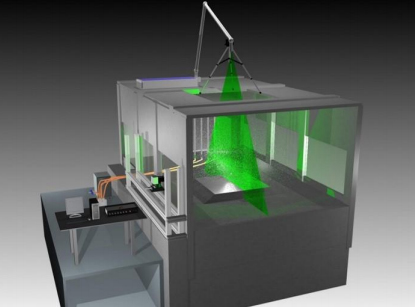

Иллюстрация принципиальной схемы работы 2D PIV системы

MicroVec PIV системы обычно состоят из цифровой камеры CCD или CMOS, лазера с оптическим устройством, для ограничения освещаемой области, синхронизатора, действующего как внешний триггер, для управления и синхронизации камеры и лазера, посевные частицы и жидкость для исследований. Лазерный луч прпускается через комбинацию линз, которые затем преобразует луч в световой лист. Программное обеспечение PIV используется для обработки оптических изображений.

PIV-системы, могут удовлетворить любые ваши потребности. Система используются для проведения исследований с микроскопических расстояний до 1 метра, при скоростях от нескольких мм / сек до 7 Махов в воздухе и воде, а также система способна наблюдать поток в огне.

Обтекание острого конуса на скорости 4 Маха

Системы MicroVec PIV интегрируются с ведущими мировыми PIV-лазерами Litron (Великобритания), Lumibird (Франция), Photonics Industries (США) и Beamtech Optronics(Китай), а также с высокоскоростными CMOS-камерами от Fastec Imaging (США),Photron(Япония), Vision Research (США), Mikrotron (Германия) и ПЗС-камерами высокого разрешения с режимом двойного кадра от Imperx (США) или Vieworks (Корея).

Область применения:

• Аэродинамические трубы
• Водные туннели
• Аэрокосмическая промышленность и космонавтика
• Компрессоры, турбины, вентиляторы, насосы, распылители
• Микроэлектромеханические системы (МЭМС)
• Оборудование для смешивания химикатов
• Анализ деформации и напряжений
• Теплообмен
• Пограничные слои

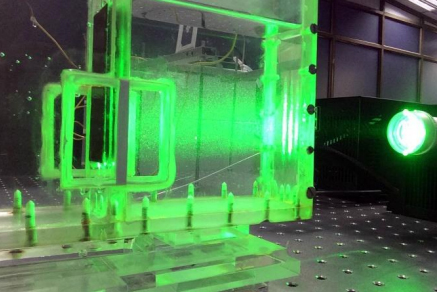

Эксперимент по теплообмену

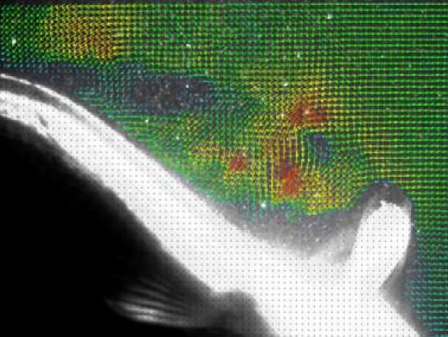

Вязкоупругие характеристики плавники, мышцы и кожа у карася

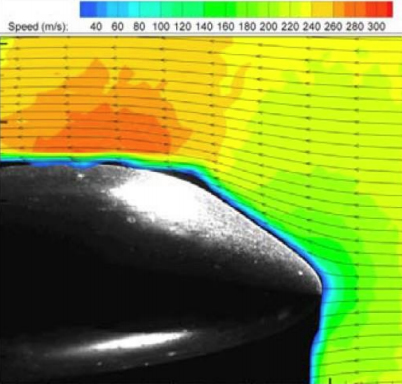

 Измерение характеристик потока через нос самолета

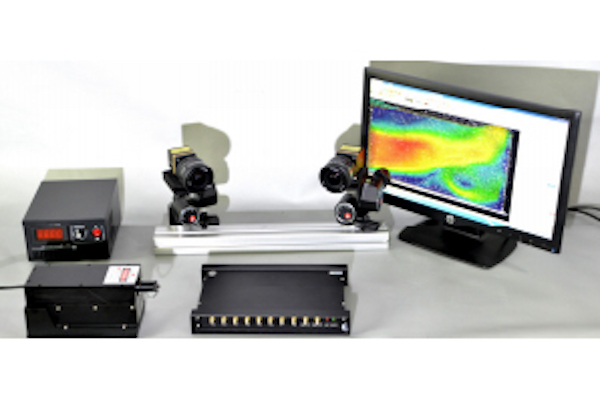

Стандартная комплектация 2D PIV системы измерения потока на плоскости:

• Двойные импульсные PIV-лазеры: 2 x 65 мДж / 15 Гц, 2 x 70 мДж / 15 Гц, 2 x 135 мДж / 15 Гц, 2 x 145 мДж / 15 Гц, 2 x 200 мДж / 15 Гц, 2 x 380 мДж / 10 Гц, 2 x 500 мДж / 10 Гц, 2 x 1000 мДж / 10 Гц
• Камеры CCD: VGA / 800 кадров в секунду, 1.4MP / 30 кадров в секунду, 2MP / 54 кадров в секунду, 5MP / 16 кадров в секунду, 6MP / 25 кадров в секунду, 8MP / 21 кадров в секунду, 9MP / 17 кадров в секунду,
• Синхронизатор: 8-канальное управление TTL, джиттер 0,25 нс, управление через USB
• Модуль захвата изображений MicroCap PIV
• Программное обеспечение MicroVec 2D PIV
• Программный модуль AI PIV (опционально)

Технические характеристики:

• • Программное обеспечение MicroCap для захвата изображений:
• • Интегрированное и простое управление всеми компонентами (управление фазовой синхронизацией): синхронизатор, до 8 камер, лазер, светодиодная подсветка
• • Управление камерой: свободный ход, триггер, внешний триггер, PIV
• • Поддержка типов изображений: ч / б, серый 8-16 бит, RGB и оцифровка, функция для форматов файлов изображений: TIFF, BMP, JPG и AVI
• • Хранение изображений: длительный захват, сохранение в RAM или HD
• • Интерфейс захвата кадров: PCI, PCI-E x1 / x16
• • Программное обеспечение MicroVec для обработки и анализа изображений:
• • 2D PIV и PTV с высоким разрешением с многопроходным многосеточным окном с алгоритмом деформации
• • Функция маски для удаления недопустимого изображения или данных, функция нескольких средних значений (изображение частицы и векторный результат)
• • Расчет и отображение результатов данных: U, V, W компоненты, средняя и пульсирующая скорость, завихренности, RMS, турбулентная кинетическая энергия и т. д.
• • Пакетная обработка: один каталог или несколько каталогов
• • Поддержка функции PTV высокой плотности
• • Расширенная векторная фильтрация и коррекция
• • Экспорт различных форматов изображений и видео файлов.
• • Экспорт файла данных и ссылок на MatLab, Tecplot и Origin для

анализа и визуализации

• • Количественная оценка неопределенности
• • Включает поддержку параллельной обработки GPU, улучшающую скорость вычисления в 10 раз

Опции

• • Модуль правильной ортогональной декомпозиции (POD)
• • Модуль динамической декомпозиции режима (DMD)
• • Измерение давления с помощью модуля PIV

• Модуль искусственного интеллекта PIV (AI)
