• Одновременно могут быть установлены две плоские пластины, голографические сухие пластины или тестовые мишени；
• Максимальная толщина зажима составляет 1 мм, а толщина одной детали составляет 0,5 мм при зажиме 2 пластин；
• Через отверстие с потайной головкой Ø4,8 мм его можно установить непосредственно на удлинительный стержень Ø12 мм；
• Вставьте крепежную раму через сквозное отверстие Ø4,5 мм для установки нескольких пластин；

Держатель приспособления подходит для зажима 1 или 2 прямоугольных пластин и совместим с различными голографическими сухими пластинами и тестовыми мишенями или прямоугольными компонентами.

Техническое описание

Держатель приспособления подходит для зажима 1 или 2 прямоугольных пластин и может зажимать пластины шириной более 35 мм и зажимать 1 деталь толщиной 1 мм или 2 прямоугольных компонента толщиной 0,5 мм.Совместим с различными голографическими сухими пластинами и тестовыми мишенями или прямоугольными компонентами (не рекомендуется зажимать линзовый элемент во избежание растрескивания и повреждения).

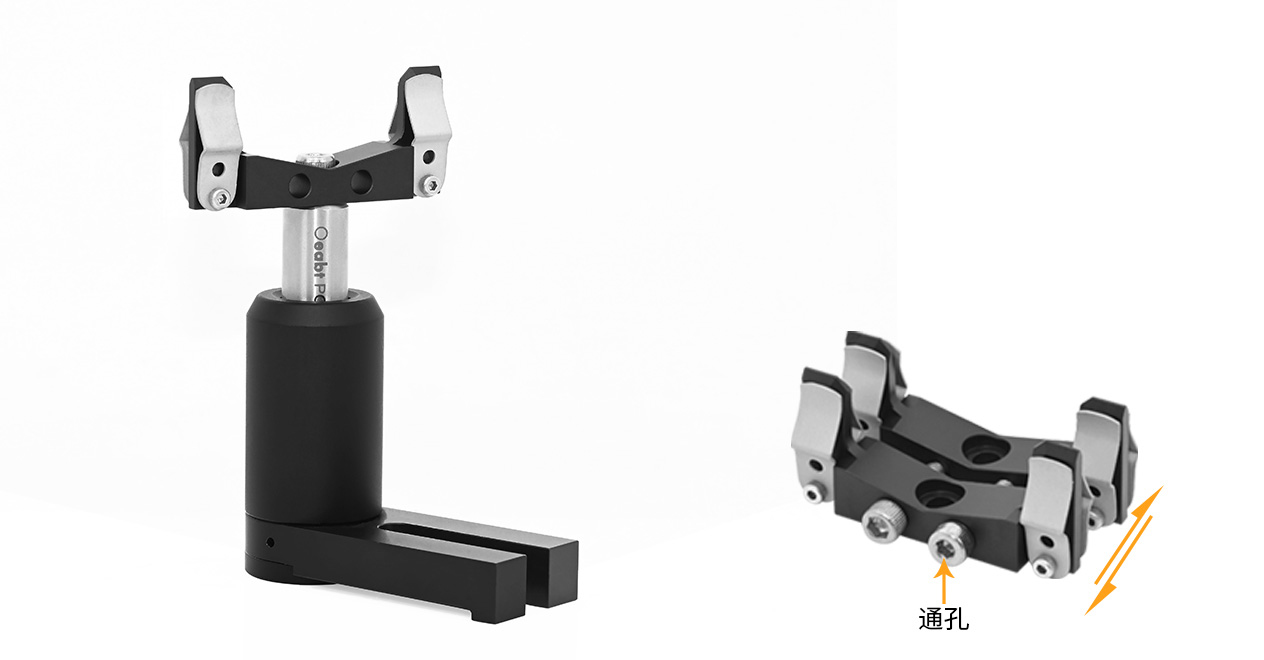

В центре крепления имеется потайное отверстие Ø4,8 мм, которое может быть установлено на удлинительный стержень Ø12 мм с помощью винта-фиксатора M4. Кроме того, сбоку рамы имеются 2 сквозных отверстия, которые можно использовать с помощью винтов М4 для установки нескольких крепежных стоек.

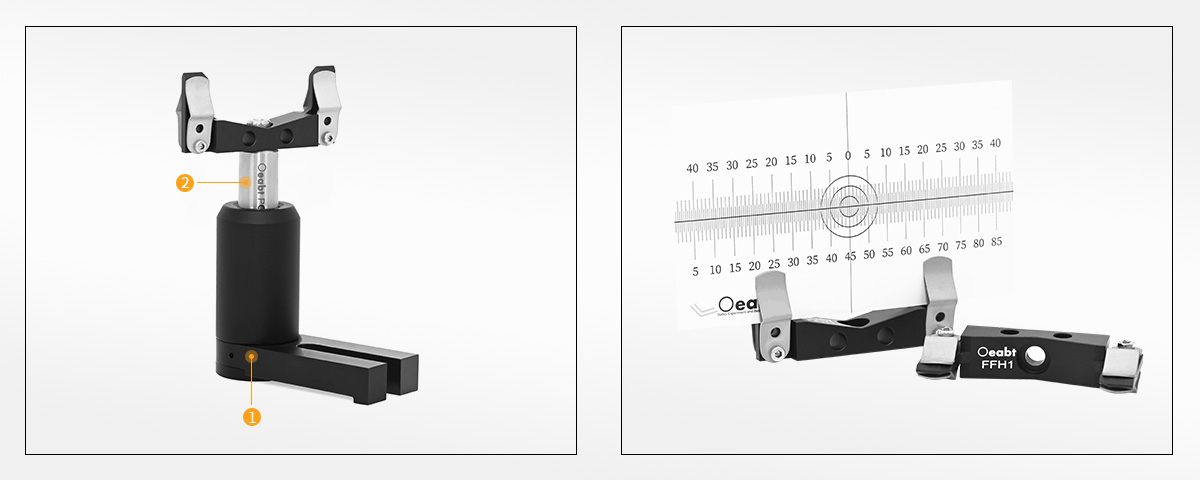

Сборка:

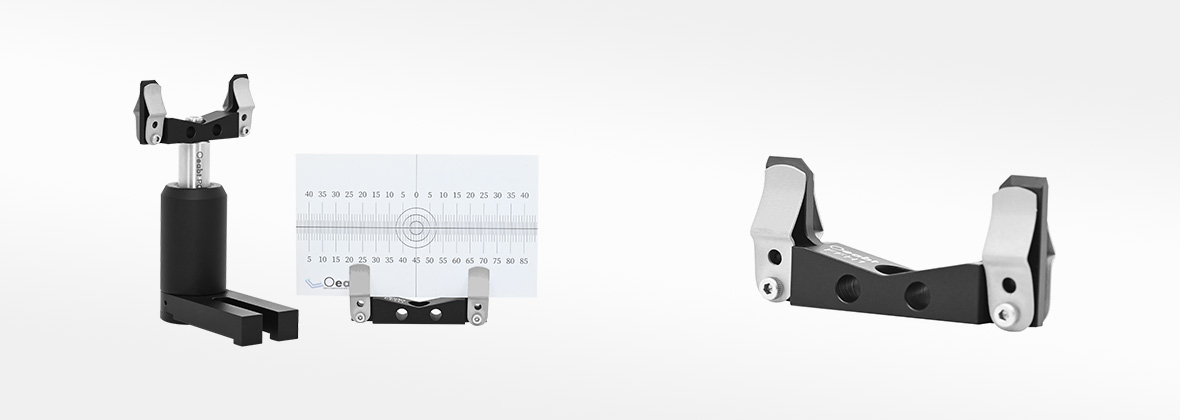

Пример применения:

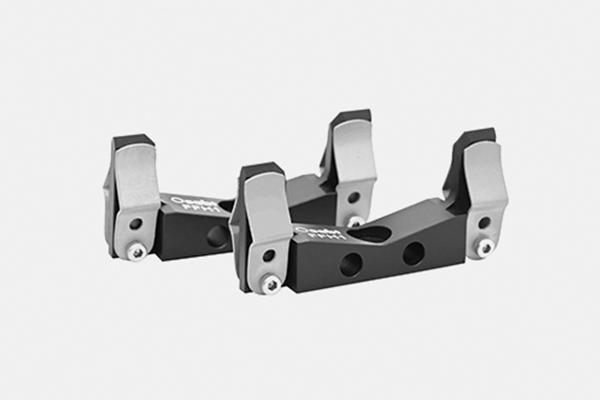

Модель FFH1

Стандарт: 50.8*10.7*23.4 мм

Описание продукта: 1 проделайте отверстие с потайной головкой Ø4,8 мм, 2 проделайте сквозное отверстие Ø4,5 мм
