- Зажимают оптические компонентыили тонкие карточные пластины толщиной 0,8 мм-2,3 мм
- Гибкая конструкция ручных винтов для зажима и фиксации
- Отверстие для винта M5 в нижней части для легкой установки удлинительных стержней.

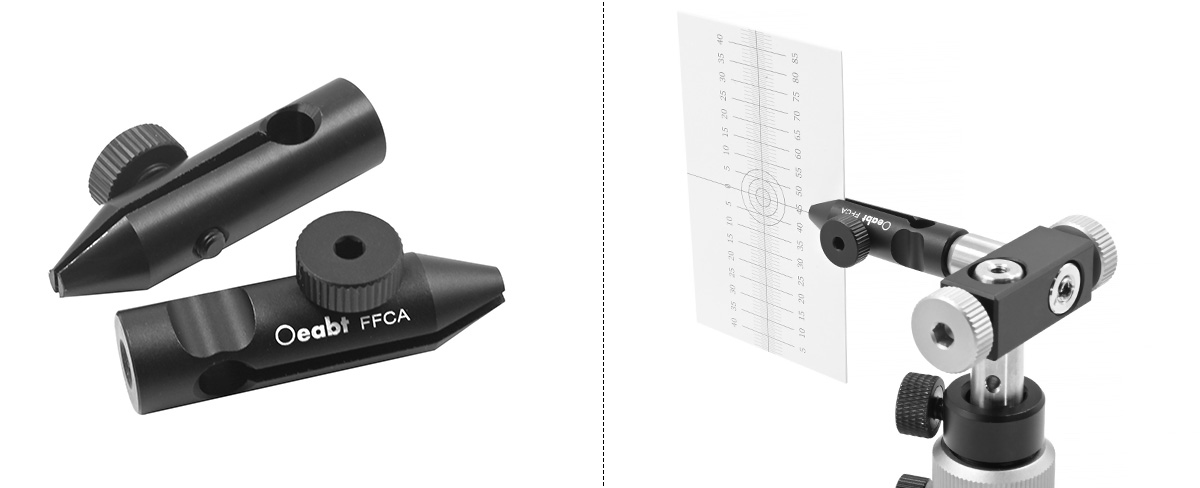

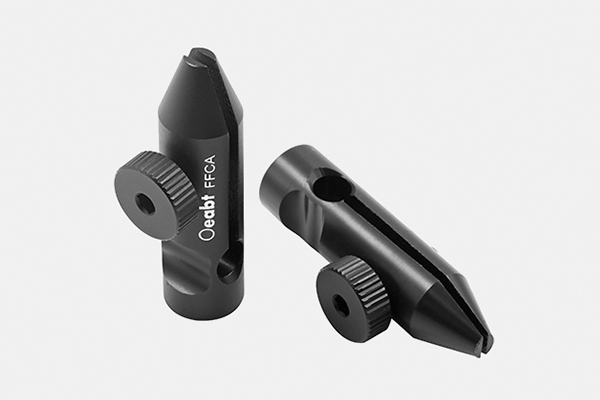

Гибкий зажимной рычаг представляет собой простое и компактное монтажное гнездо для зажима 0,8 до 2,3 мм, таких как фильтры из цветного стекла, фильтры нейтральной плотности и тестовые мишени.
|
модель
|
FFCA
|
FFCA2
|
|
стандарт
|
Ø12,5*46,1 мм
|
|
Диапазон зажима
|
0,8-2,3 мм
|
|
Диапазон отверстий для винтов
|
Место M5*1
|
|
вес
|
11.1г
|
6,7 г
|
|
материал
|
алюминиевый сплав 7075
|
пластмасса
|
Техническое описание:

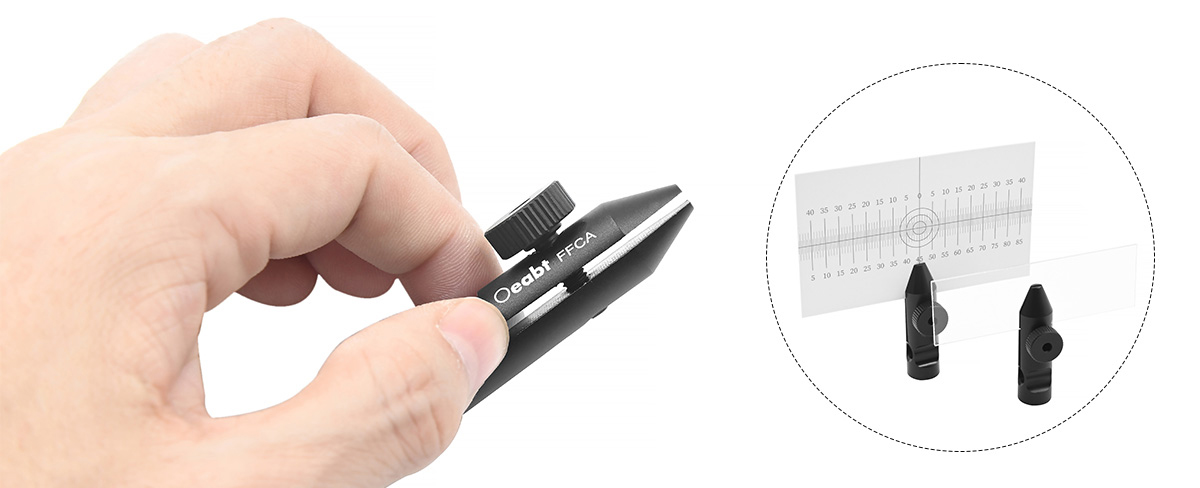

Гибкий зажимной рычаг представляет собой простое и компактное монтажное гнездо для зажима 0,8 до 2,3 мм, таких как фильтры из цветного стекла, фильтры нейтральной плотности и тестовые мишени. Затяните вручную винты, расположенные сбоку от зажима пластины, или вы можете затянуть их шестигранным ключом толщиной 3 мм.
Поскольку пластинчатый зажим изготовлен из алюминия и удерживается с помощью одной точки приложения силы, пожалуйста, действуйте осторожно при установке оптического элемента в гибкий пластинчатый зажим, чтобы избежать повреждения оптического элемента. Чрезмерное затягивание может привести к повреждению оптического элемента.

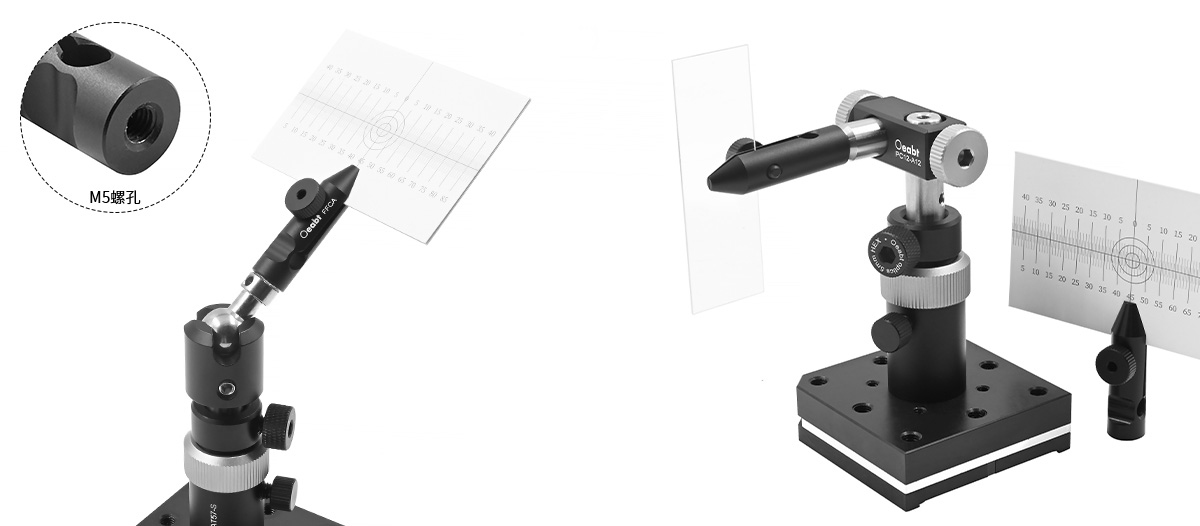

В нижней части зажимного рычага имеется , которое можно использовать непосредственно для установки удлинительного кронштейна для штанги или использовать в сочетании с угловым креплением для облегчения быстрой регулировки положения. Кроме того, приспособление имеет сквозное отверстие Ø6 мм, которое можно вставить в стержень сепаратора, чтобы помочь выровнять зажимной рычаг в противоположном направлении.

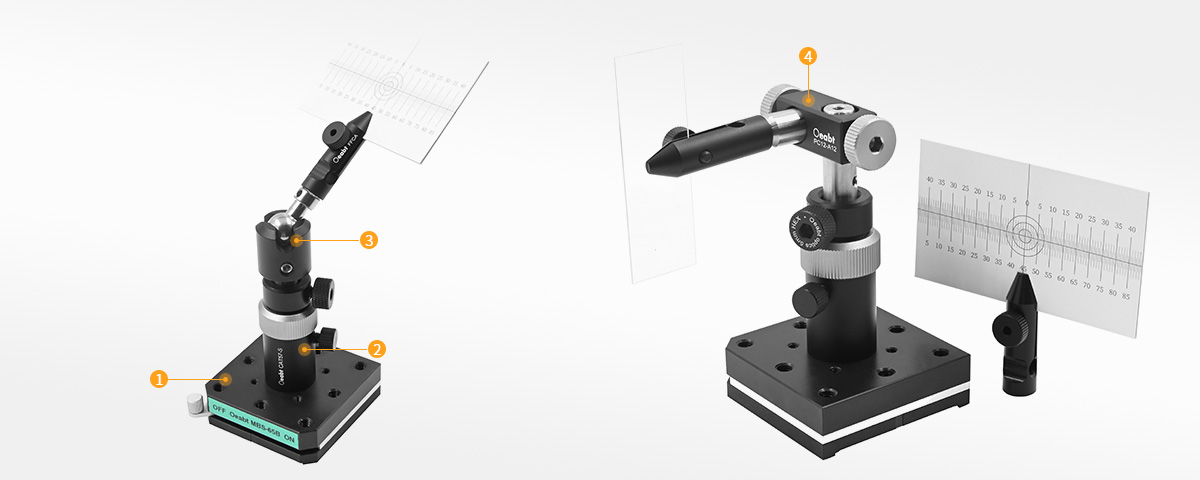

Сборка:

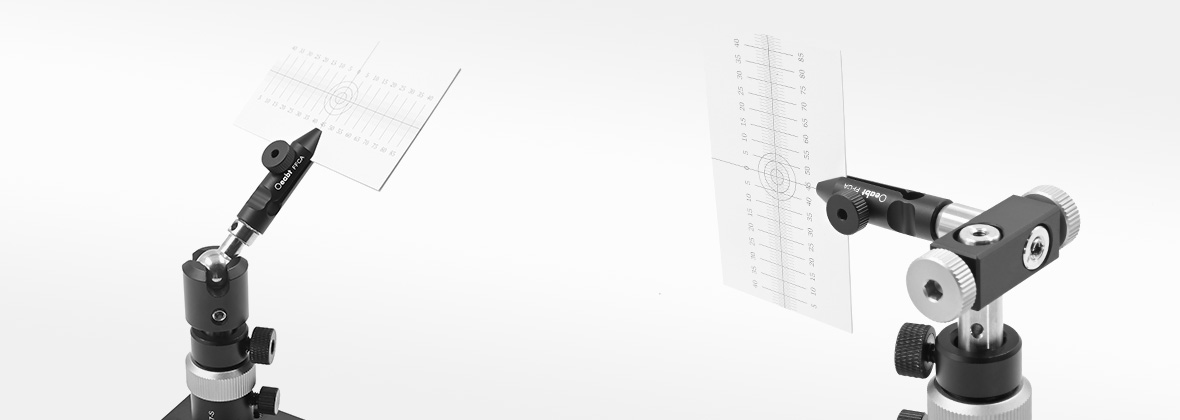

Пример применения:
Модель FFCA
стандарт: Ø12,5*46,1 мм
Описание продукта: Диапазон зажима: 0,8-2,3 мм
Модель FFCA2
Стандарт: Ø12,5*46,1 мм
Описание продукта: Диапазон зажима: 0,8-2,3 мм
