Экранирующая перегородка
|
|
модель
|
высота
|
ширина
|
вес
|
материал
|
|
EAP-05L8
|
8 дюймов
|
50 мм
|
54,7 г
|
алюминиевый сплав 7075
|
|
EAP-10L8
|
100 мм
|
116,6 г
|
|
EAP-10L8C
|
100 мм (оконный тип)
|
101,5 г
|
|
EAP-05L12
|
12 дюймов
|
50 мм
|
82,7 г
|
|
EAP-10L12
|
100 мм
|
175,2 г
|
|
EAP-10L12C
|
100 мм (оконный тип)
|
160,6 г
|
|
Соединительная пластина для уплотнения окон
|
|
модель
|
ВП-С
|
|
стандарт
|
200*32*2.5 мм
|
|
вес
|
44,3 г
|
|
материал
|
алюминиевый сплав 7075
|
|

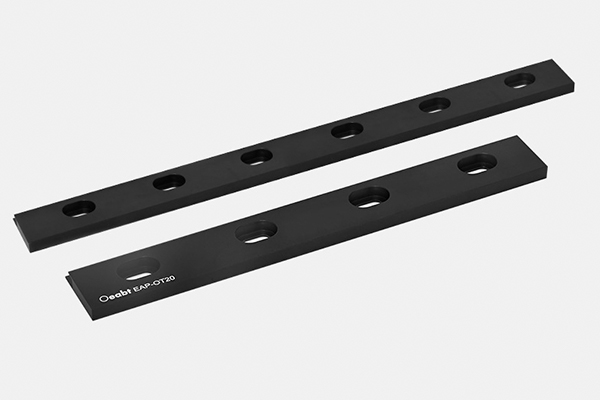

Направляющая крышки
|
|
модель
|
EAP-OT20
|
EAP-OT30
|
|
стандарт
|
200*28.5*6.4 мм
|
300*28.5*6.4 мм
|
|
Тип отверстия для талии
|
6,2 * 12,2 мм * 4 места
|
6,2 *12,2 мм * 6 мест
|
|
вес
|
64,2 г
|
100,5 г
|
|
материал
|
алюминиевый сплав 7075
|
|

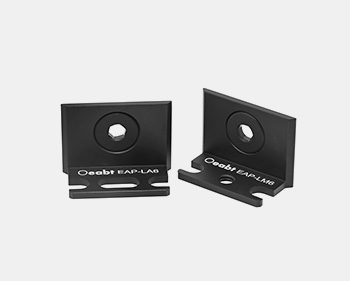

Угловой код
|
|
модель
|
ВП-LA6
|
EAP-LM6
|
|
стандарт
|
36.6*25.0*25.0 мм
|
36.6*25.0*25.0 мм
|
|
Тип отверстия для винта
|
Место M6*1，
6,1 * 8,8 мм * 2 места (открытое поясное отверстие)
|
6.1*13.1*1 место (отверстие для талии)
6,1 * 8,8 мм * 2 места (открытое поясное отверстие)
|
|
вес
|
7,9 г
|
8.4г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:

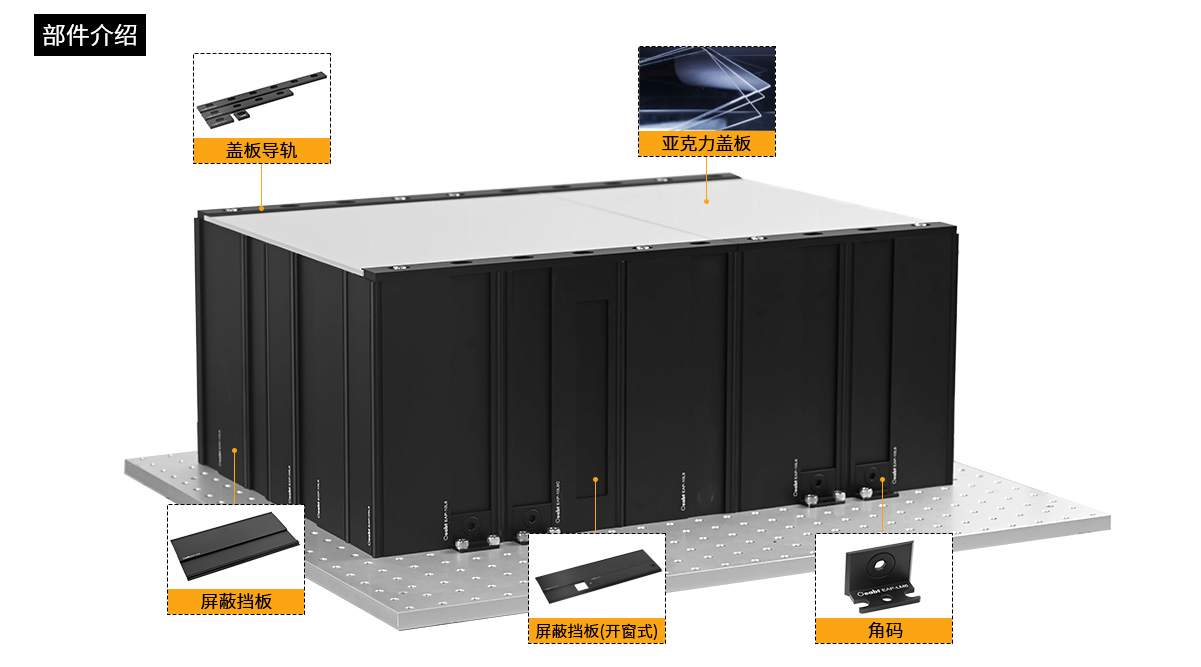

Комбинированная оптическая защитная крышка серии EAP содержит модульные компоненты, и система может быть настроена с использованием этих стандартных компонентов для адаптации к большинству экспериментальных помещений. Система включает в себя защитную перегородку, уплотнительную пластину для соединения окон, направляющую накладки, угловой код и верхнюю накладку. Эти изделия продаются отдельно. Гибко используя эти стандартные компоненты, вы можете легко создать систему экранирования или заменить другие компоненты в системе по своему желанию.
Измерьте размер пространства, которое необходимо для защиты барьерной системы, и определите высоту и количество необходимых перегородок；
При установке перегородки вставьте угловой код в паз перегородки в виде ласточкиного хвоста снизу вверх, используйте шестигранный ключ диаметром 5 мм, чтобы затянуть контактную поверхность между креплением и перегородкой, а затем с помощью винта-фиксатора утопите и зафиксируйте его на макетной плате или платформе.；
Перед установкой перегородки вставьте скошенную сторону углового кода сверху вниз в паз перегородки в виде ласточкиного хвоста. Когда устройство расположится параллельно перегородке, затяните шестигранные винты, чтобы закрепить его на перегородке；
Направляющая подходит и скользит, открывая и закрывая по желанию. На этом установка защитной системы завершена.
Сборка:

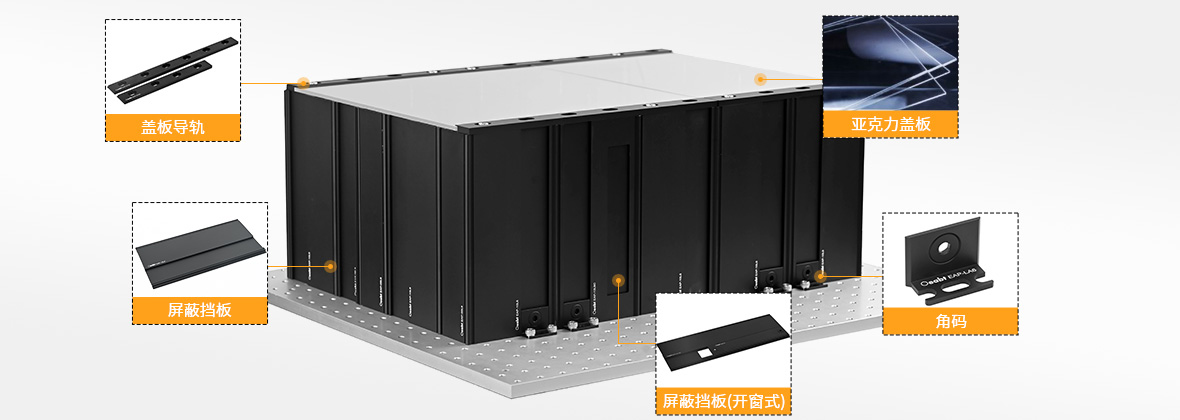

Пример применения:
Модель EAP-05L8
стандарт
Высота 8 дюймов
Описание продукта
Ширина 50 мм
Модель EAP-10L8
Стандарт: высота 8 дюймов
Описание продукта: ширина 100 мм
Модель EAP-10L8C
Стандарт: высота 8 дюймов
Описание продукта: ширина 100 мм (тип окна)
Модель EAP-05L12
Стандарт: высота 12 дюймов
Описание продукта: ширина 50 мм
Модель EAP-10L12
Стандарт: высота 12 дюймов
Описание продукта: ширина 100 мм
Модель EAP-10L12C
Стандарт: высота 12 дюймов
Описание продукта: ширина 100 мм (тип окна)
Модель EAP-OT25
Стандарт: 25*28.5*6.4 мм
Описание продукта: 6,2 * 12,2 мм * 1 поясное отверстие
Модель EAP-OT50
Стандарт: 50*28.5*6.4 мм
Описание продукта: 6,2 * 12,2 мм * 1 поясное отверстие
Модель EAP-OT200
Стандарт: 200*28.5*6.4 мм
Описание продукта: 6,2 * 12,2 мм * 4 поясных отверстия
Модель EAP-OT300
Стандарт: 300*28.5*6.4 мм
Описание продукта: 6,2 * 12,2 мм * 6 поясных отверстий
Модель EAP-LA6
Стандарт: 36.6*25.0*25.0 мм
Описание продукта: M6 * 1 место, 6,1 * 8,8 мм * 2 места, открывающее поясное отверстие
Модель EAP-LM6
Стандарт: 36.6*25.0*25.0 мм
Описание продукта: 6.1*13.1*1 место (поясное отверстие), 6,1 * 8,8 мм * 2 места (открытое поясное отверстие)
