- Лазерная шкала: длина метрической шкалы 214,5 мм, индексация 1 мм; длина имперской шкалы 8,438 дюйма, индексация 1/10 дюйма；
- Установите на оптическую платформу или макет для измерения высоты луча；
- Нижний магнит обеспечивает адсорбцию для быстрого размещения и удаления；
- Откидную прижимную пластину можно прикрепить к другим панелям с помощью винтов；

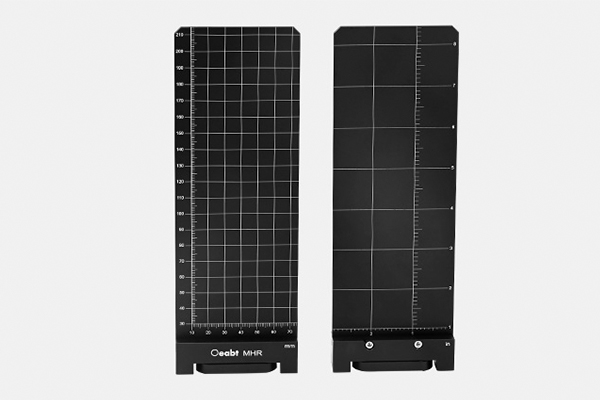

Магнитный высотомер MHR используется для коллимации и измерения высоты световых лучей и может измерять высоту луча до 214,5 мм. Метрические и имперские шкалы выгравированы лазером на поверхности доски.
|
модель
|
МГР
|
|
стандарт
|
214.5.0*75.0*20.0 мм
|
|
Масштаб
|
Метрическая система: 214,5 мм, индексация 1 мм; Имперская система: 8,438 дюйма, индексация 1/10 дюйма；
|
|
Тип отверстия для винта
|
6,5 * 18,5 мм (потайное поясное отверстие)
|
|
вес
|
196,8 г
|
|
материал
|
алюминиевый сплав 7075
|
Техническое описание:
Магнитная линейка высоты MHR используется для коллимации и измерения высоты луча и может измерять высоту луча до 214,5 мм. Метрическая и имперская шкалы выгравированы лазером на доске. Общая длина в метрической системе составляет 214,5 мм с индексом 1 мм; в имперской системе - 8,438 дюйма с индексом 1/10 дюйма. В дополнение к вертикальной шкале, существует также панель масштабирования в горизонтальном направлении.

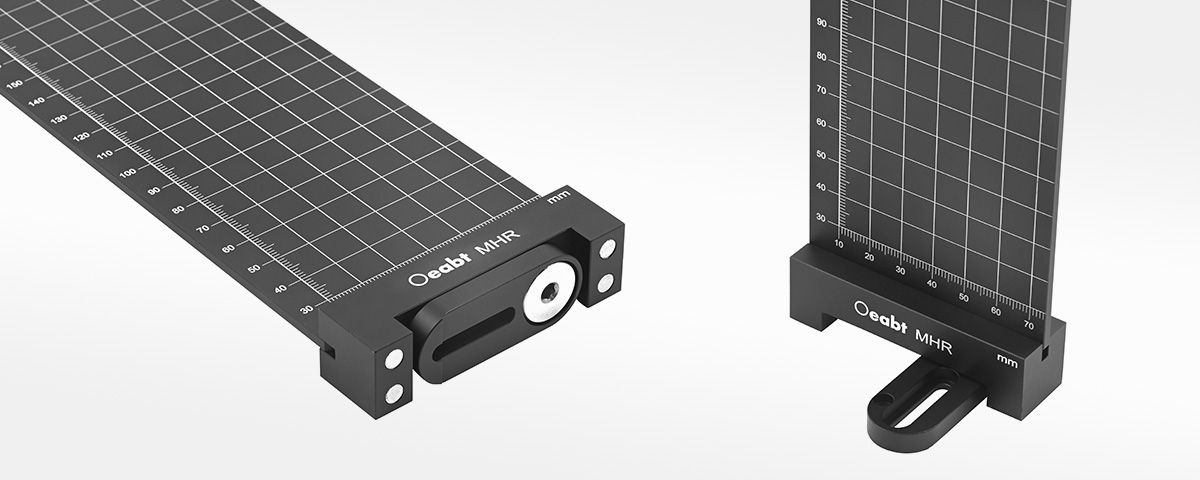

Нижняя часть линейки содержит магнит. По сравнению с линейкой, закрепленной на платформе, эта линейка может не только всасывать и удерживать линейку на магнитной рабочей поверхности, но и гибко размещать ее.Кроме того, в нижней части имеется складная прижимная пластина, а линейку можно прикрепить к платформе с помощью саморезов M4.Компактный размер позволяет разместить его в зазоре посередине компонента, что упрощает интеграцию в устройство.

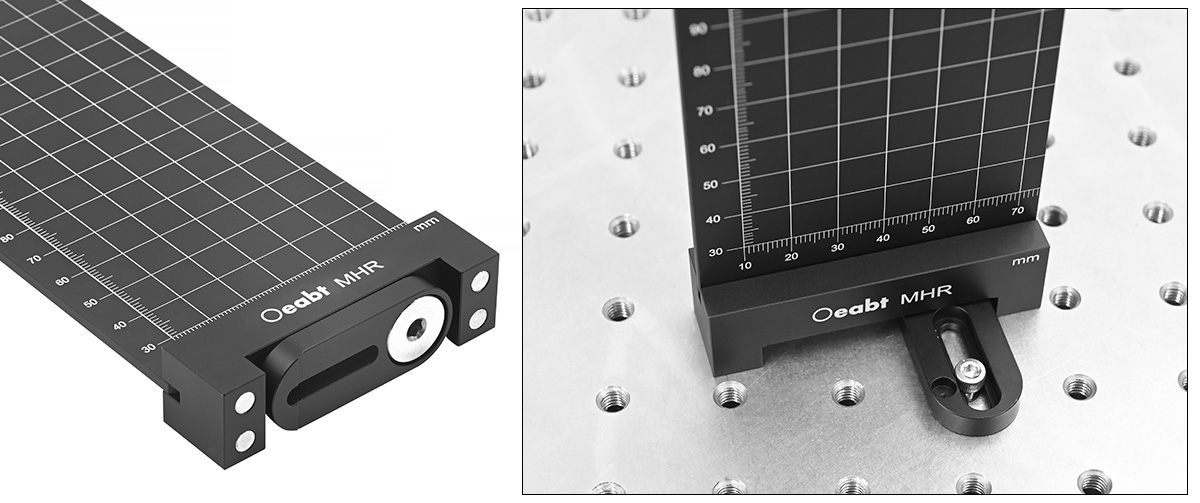

Сборка:

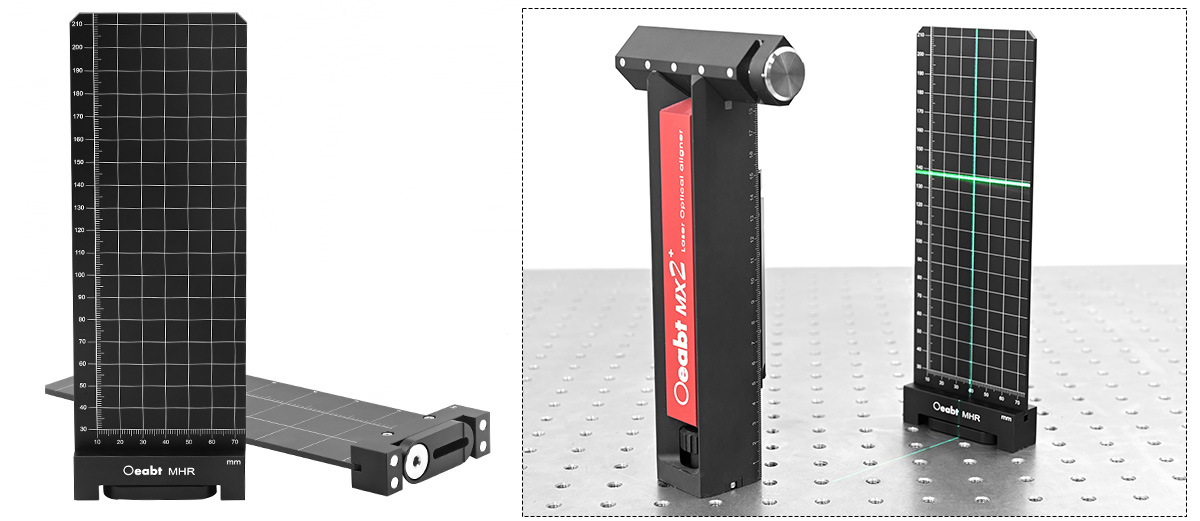

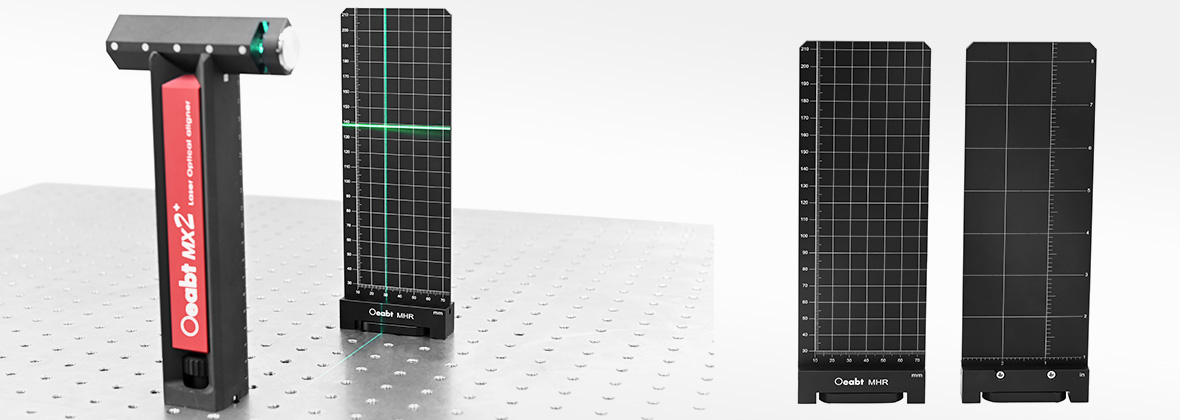

Пример применения:
Модель MHR
Стандарт: 214.5.0*75.0*20.0 мм
Описание продукта: метрическая шкала: 214,5 мм, индексация 1 мм;
Имперская шкала: 8,438 дюйма, индексация 1/10 дюйма；
