Оптическое волокно для разъемов FC/SMA；
Хорошая повторяемость, большие потери эха, низкие вносимые потери；
Предусмотрены кронштейны с одним, двумя и четырьмя отверстиями；
Согласующие втулки серии Oeabt могут быть хорошо выровнены с сердечником на конце подключаемого оптического волокна, а обратное отражение значительно уменьшается благодаря оптическому контакту (за исключением втулок интерфейса SMA, которые расположены с воздушным зазором).Соединительная муфта для оптического волокна серии AD может быть хорошо выровнена с сердцевиной волокна на конце подключаемого оптического волокна, обеспечивая хорошую повторяемость, большие потери эха и низкие вносимые потери.
|
модель
|
AD-PC-1
|
AD-PC-2
|
AD-PC-4
|
|
Тип интерфейса
|
FC/ПК
|
|
Отверстие в наконечнике
|
шпоночный паз шириной 2,4 мм
|
|
Значение вносимых потерь
|
≈0,2дБ
|
|
Положение интерфейсного отверстия
|
1 цифра
|
2 цифры
|
4 цифры
|
|
вес
|
14,9 г
|
30,0 г
|
60,6 г
|
|
материал
|
Керамический металлический корпус + кронштейн из алюминиевого сплава
|
|
модель
|
AD-APC-1
|
AD-APC-2
|
AD-APC-4
|
|
Тип интерфейса
|
FC/APC
|
|
Отверстие в наконечнике
|
узкий шпоночный паз 2,15 мм
|
|
Значение вносимых потерь
|
≈0,2дБ
|
|
Положение интерфейсного отверстия
|
1 цифра
|
2 цифры
|
4 цифры
|
|
вес
|
15,0 г
|
30,0 г
|
60,0 г
|
|
материал
|
Керамический металлический корпус + кронштейн из алюминиевого сплава
|
|
модель
|
AD-SMA-1
|
AD-SMA-2
|
AD-SMA-4
|
|
Тип интерфейса
|
SMA/СМА
|
|
Отверстие в наконечнике
|
Ø3.2 мм
|
|
Значение вносимых потерь
|
≈0,3дБ
|
|
Положение интерфейсного отверстия
|
1 цифра
|
2 цифры
|
4 цифры
|
|
вес
|
14.3г
|
29,2 г
|
58,4г
|
|
материал
|
Металлический корпус + кронштейн из алюминиевого сплава
|
Техническое описание:
Соответствующие втулки серии Oeabt могут быть хорошо выровнены с сердечником на конце подключенного оптического волокна, а обратное отражение значительно уменьшается благодаря оптическому контакту (за исключением втулок интерфейса SMA, которые расположены с воздушным зазором).Соединительная муфта для оптического волокна серии AD может быть хорошо совмещена с сердечником на конце подключенного оптического волокна, обеспечивая хорошую повторяемость, большие потери эхо-сигнала и низкие вносимые потери.

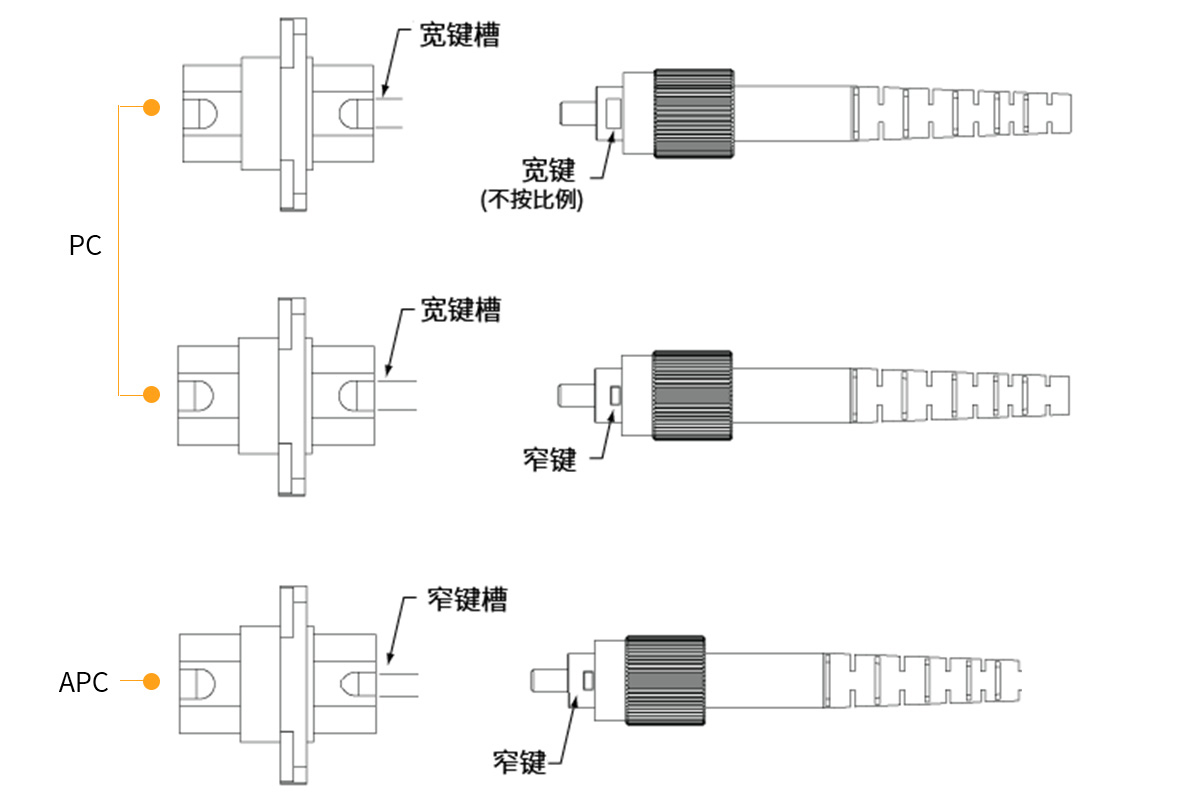

Чувствительность к выравниванию плоского разъема FC/PC значительно ниже, чем у углового разъема FC/APC, поэтому втулка для сопряжения широких шпоночных пазов серии AD-PC может использоваться для разъемов FC/PC с узким и широким ключом.Втулка с узким шпоночным пазом серии AD-APC может быть хорошо выровнена с узким шпоночным соединением FC/APC под углом.

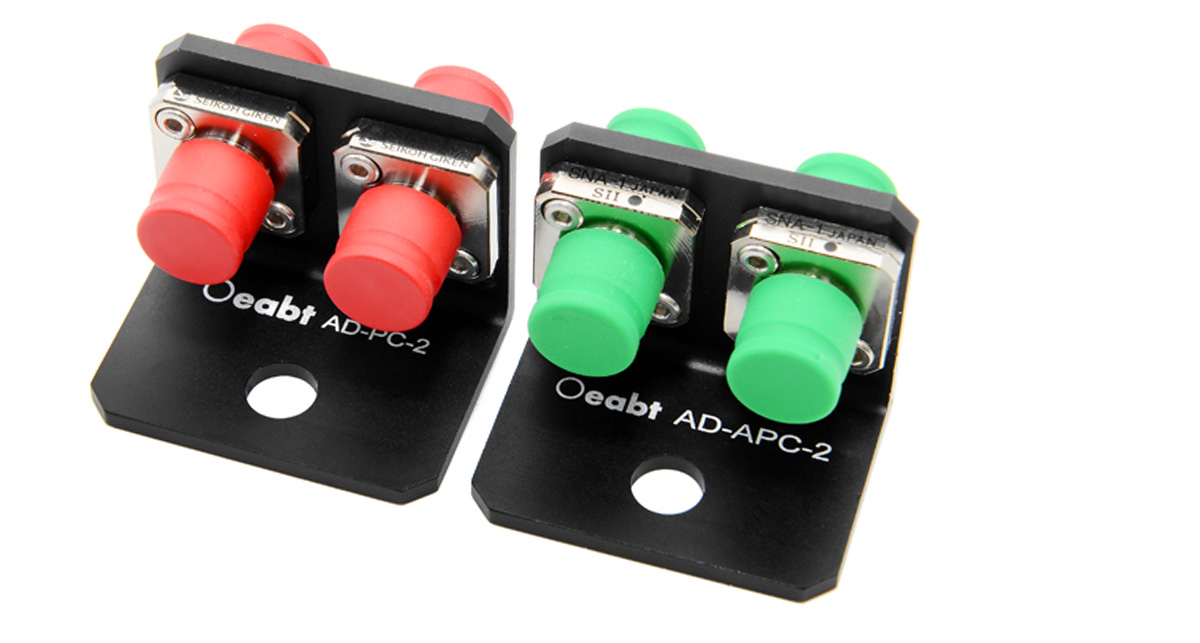

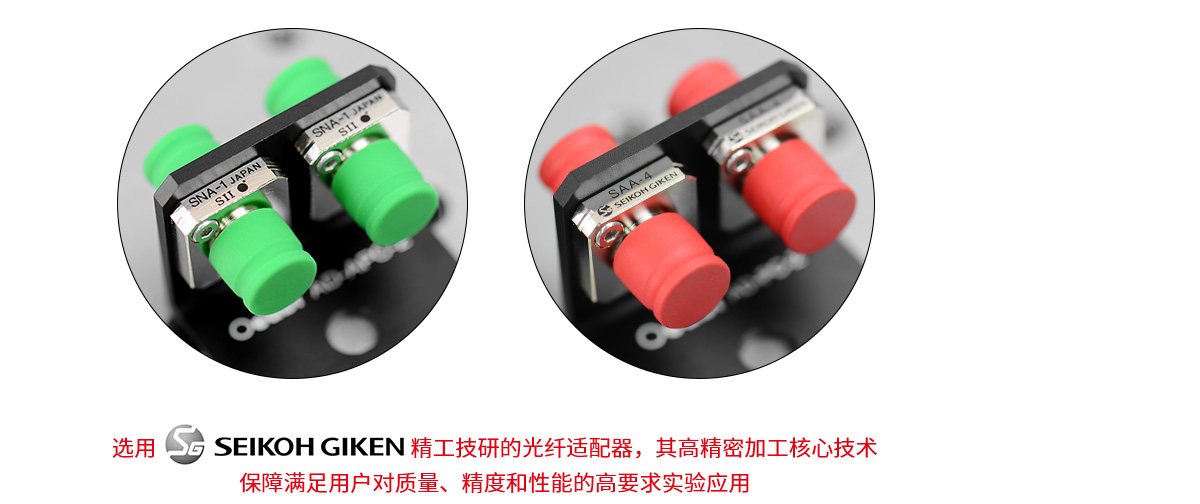

На каждом конце интерфейса соответствующих втулок серий AD-PC и AD-APC прикреплен резиновый колпачок, который может выполнять пылезащитную и защитную роль, когда соответствующие втулки не используются.

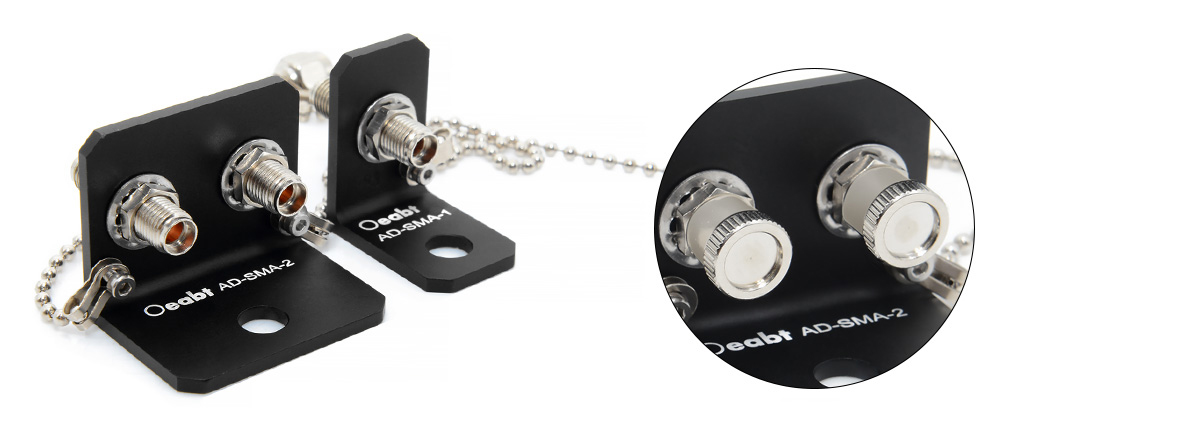

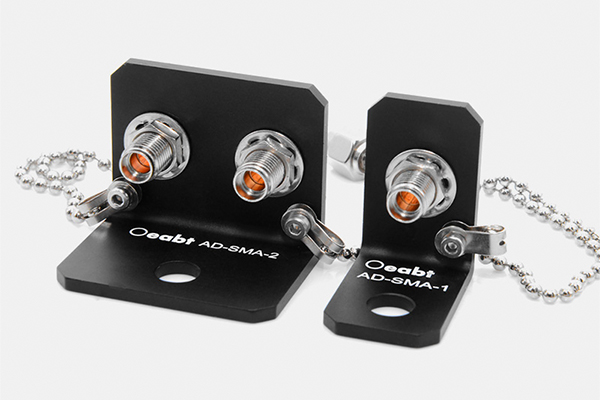

Каркас корпуса оптического волокна SMA имеет конструкцию воздушного зазора, и каждое соединение SMA-SMA кронштейна содержит металлический корпус для соединения типа SMA905.Концентричность двух оптических волокон, соединенных друг с другом, может достигать 0,005 мм.Для торца используется входящий в комплект металлический колпачок, который может выполнять пыленепроницаемую и защитную роль, когда он не используется.

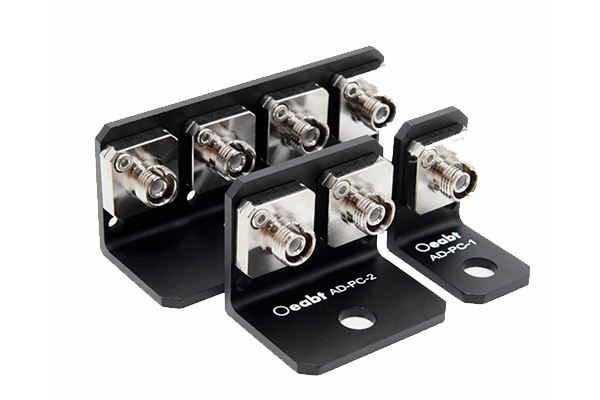

Обеспечьте встроенные кронштейны со спецификациями на одно, двойное и четыре отверстия. L-образный крепежный кронштейн содержит 1 или 2 сквозных отверстия, а входящие в комплект винты M6 используются для облегчения установки наудлинительный стержень,оптическую платформу или макетную плату.

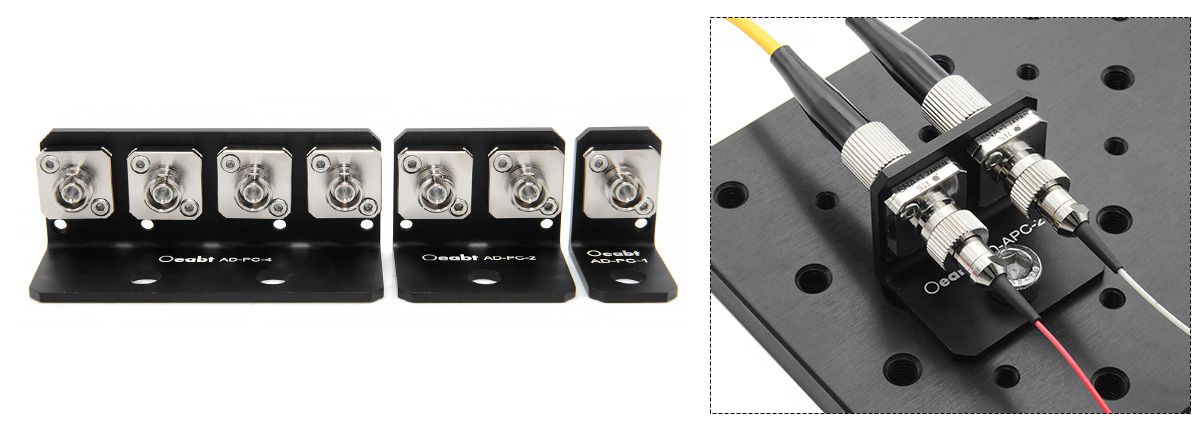

Сборка:

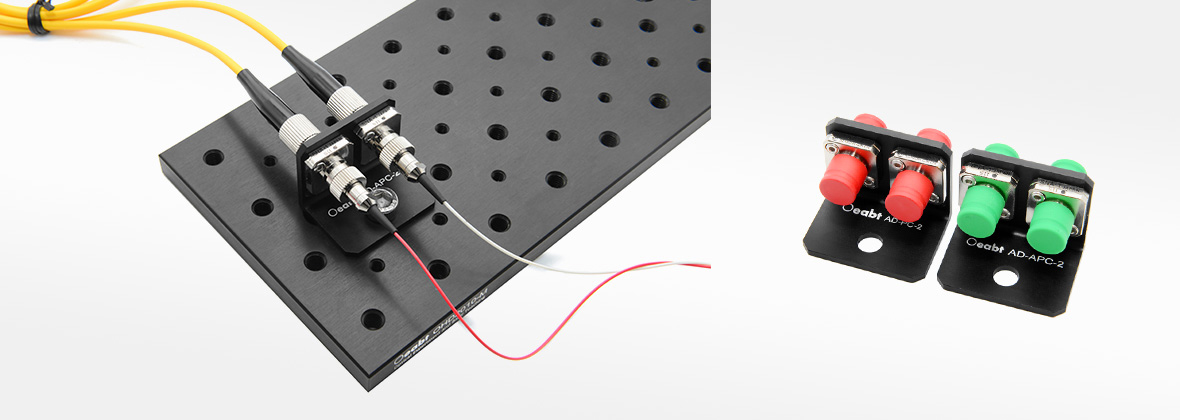

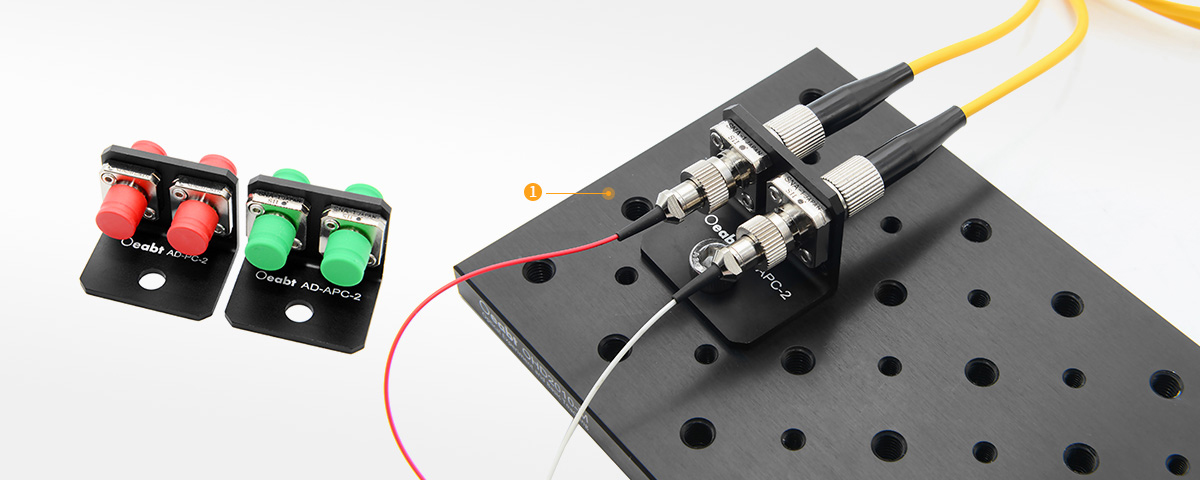

Пример применения:
Модель AD-PC-1
Описание продукта: тип интерфейса: FC/PC; отверстие наконечника: шпоночный паз шириной 2,4 мм; величина вносимых потерь: <0,2 дБ; положение отверстия интерфейса: 1 позиция；
Модель AD-PC-2
Описание продукта: тип интерфейса: FC/PC; отверстие наконечника: шпоночный паз шириной 2,4 мм; величина вносимых потерь: <0,2 дБ; положение отверстия интерфейса: 2 положения；
Модель AD-PC-4
Описание продукта: тип интерфейса: FC/PC; отверстие наконечника: шпоночный паз шириной 2,4 мм; величина вносимых потерь: <0,2 дБ; положение отверстия интерфейса: 4 положения；
Модель AD-APC-1
Описание продукта: тип интерфейса: FC/APC;отверстие наконечника: узкий шпоночный паз 2,15 мм; величина вносимых потерь: <0,2 дБ; положение отверстия интерфейса: 1 позиция；
Модель AD-APC-2
Описание продукта: тип интерфейса: FC/APC; отверстие наконечника: узкий шпоночный паз 2,15 мм; величина вносимых потерь: <0,2 дБ; положение отверстия интерфейса: 2 положения；
Модель AD-APC-4
Описание продукта: тип интерфейса: FC/APC; отверстие наконечника: узкий шпоночный паз 2,15 мм; величина вносимых потерь: <0,2 дБ; положение отверстия интерфейса: 4 положения；
Модель AD-SMA-1
Описание продукта: тип интерфейса: SMA/SMA; отверстие наконечника: Ø3,2 мм;
величина вносимых потерь: <0,3 дБ; положение отверстия интерфейса: 1 бит；
Модель AD-SMA-2
Описание продукта: тип интерфейса: SMA/SMA; отверстие наконечника: Ø3,2 мм;
величина вносимых потерь: <0,3 дБ; положение отверстия интерфейса: 2 положения；
Модель AD-SMA-4
Описание продукта: тип интерфейса: /SMA; отверстие наконечника: Ø3,2 мм; величина вносимых потерь: <0,3 дБ; положение отверстия интерфейса: 4 положения；
