• Может установить коммуникационное соединение между контроллером модуля Oeabt серии C и собранным на нем ПК；
• Компактная платформа на базе стандарта связи USB3.0；
• Может устанавливаться горизонтально или вертикально на оптической платформе；
• Несколько контроллеров C-module совместно используют источник питания и USB-соединение；
• Поддержка каскадирования, возможно подключение нескольких концентраторов контроллеров；

Коммуникационная шина серии KCH-A и концентратор питания предназначены для работы с контроллерами модулей Oeabt серии C. Они упрощают управление кабелями, каналы питания и проблемы связи между несколькими USB-устройствами.Удобно монтировать другие периферийные устройства USB, такие как камеры анализа луча, внешние мобильные жесткие диски и т.д.

Техническое описание:

Коммуникационная шина серии KCH-A и концентратор питания предназначены для работы с контроллерами модулей Oeabt серии C. Они упрощают управление кабелями, линии электропитания и проблемы связи между несколькими USB-устройствами. Удобно монтировать другие периферийные устройства USB, такие как камеры для анализа луча, внешние мобильные жесткие диски и т.д.

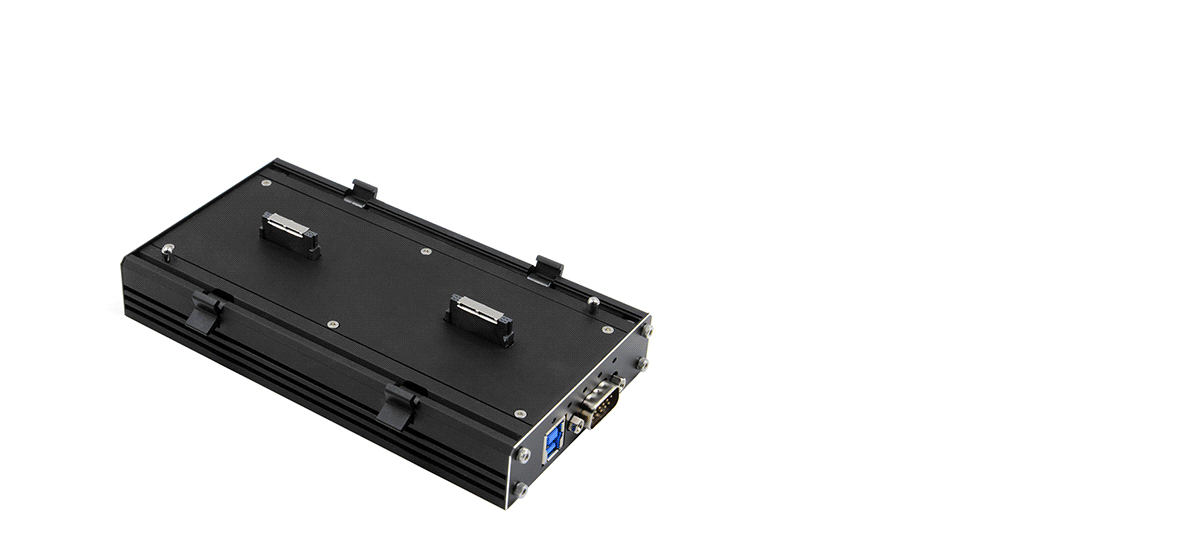

Коммуникационная шина модуля C и концентратор питания оснащены тонким кронштейном типа подложки, а на верхней поверхности имеется несколько мест для подключения между платами, которые могут быть интегрированы с контроллерами модуля C 2/3/4. Он содержит стандартную схему концентратора USB 3.0 и может использовать только один шнур питания для питания до 4 контроллеров модуля C (KCH-A4) и обеспечения связи. Концентратор рассчитан на два независимых напряжения 12 В (8 А) и 5 В (2 А), а максимальный ток, который может быть потреблен, составляет 8 А; (Пожалуйста, убедитесь, что общий ток при использовании не превышает 8 А).

При каскадном подключении нескольких концентраторов эти концентраторы могут значительно сократить количество необходимых USB-кабелей и шнуров питания. Интегратор содержит 2 дополнительных USB-порта, которые можно использовать для подключения других USB-устройств. Кабель USB3.0A-USB3.0B может быть подключен к нескольким концентраторам для каскадного использования, но для подключения к выходному порту USB главного управляющего компьютера по-прежнему используется только один USB-провод.

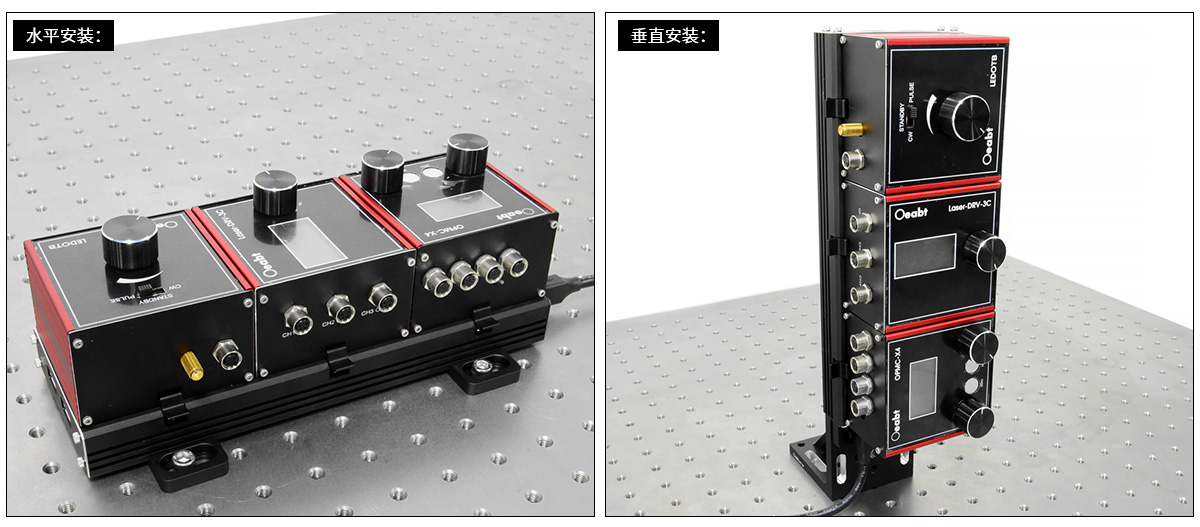

Кроме того, они позволяют устанавливать модуль C рядом со всеми другими механическими компонентами, необходимыми для создания автоматических приложений для оптического оборудования. Чтобы значительно уменьшить площадь приборов на оптической платформе, концентратор может быть установлен горизонтально или вертикально на оптической платформе. Каждый концентратор контроллера содержит горизонтальный монтажный кронштейн для крепления концентратора к оптической платформе или макетной плате.

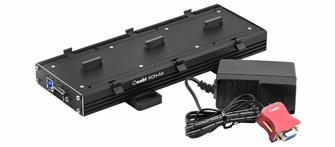

Список принадлежностей: шина связи и концентратор питания * 1, горизонтальный кронштейн * 1 пара, источник питания 12 В * 1

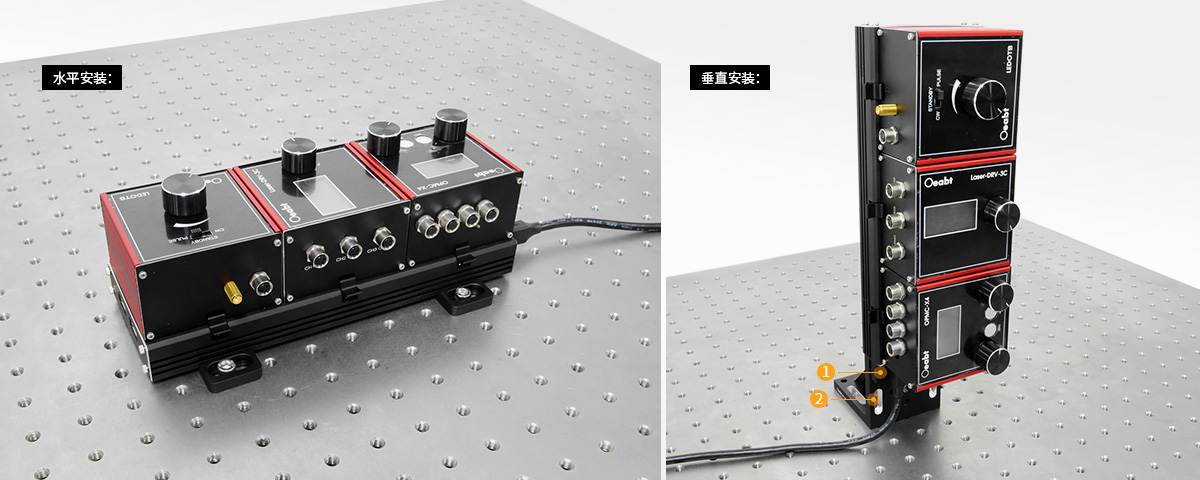

Сборка:

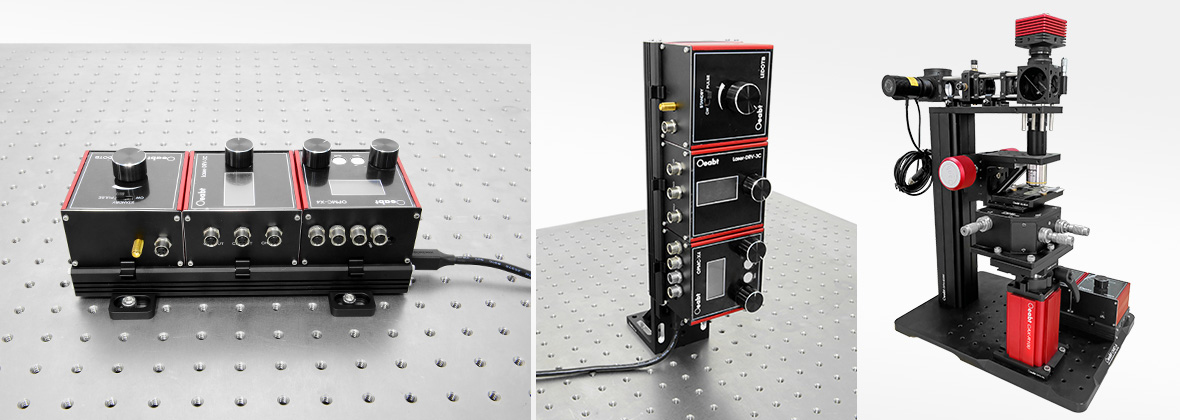

Пример применения:

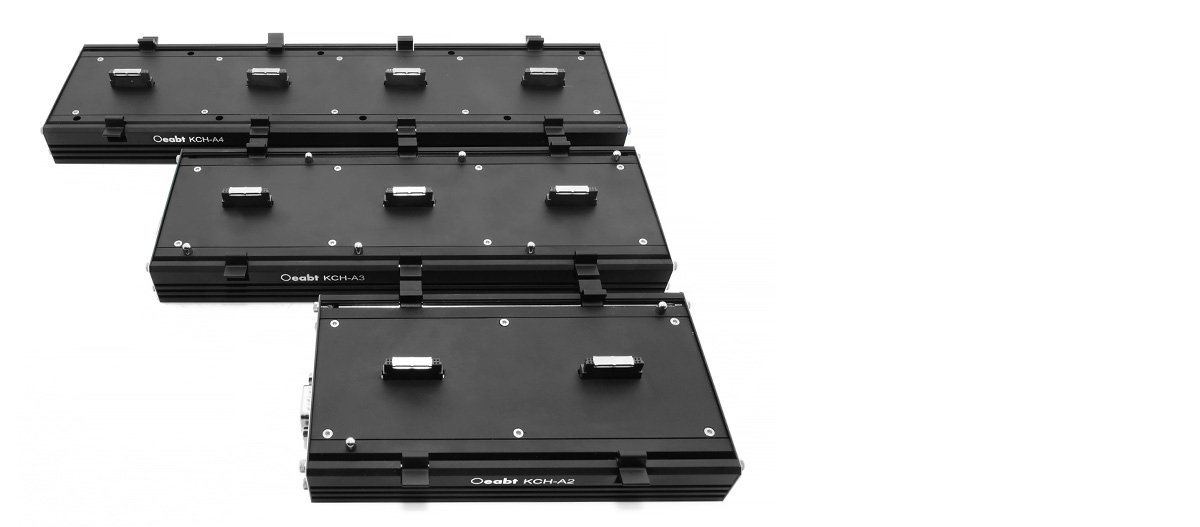

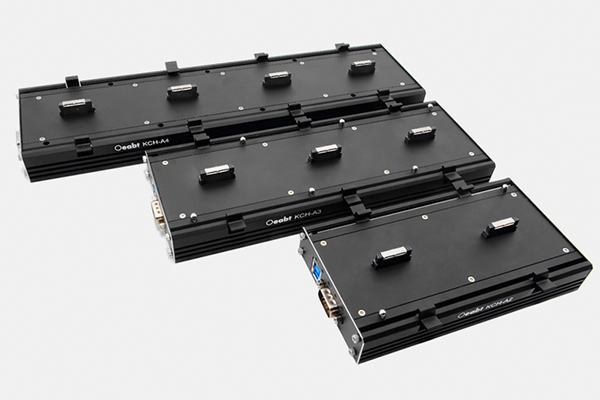

Модель KCH-A2

Стандарт: 154.5*84.2*31.4 мм

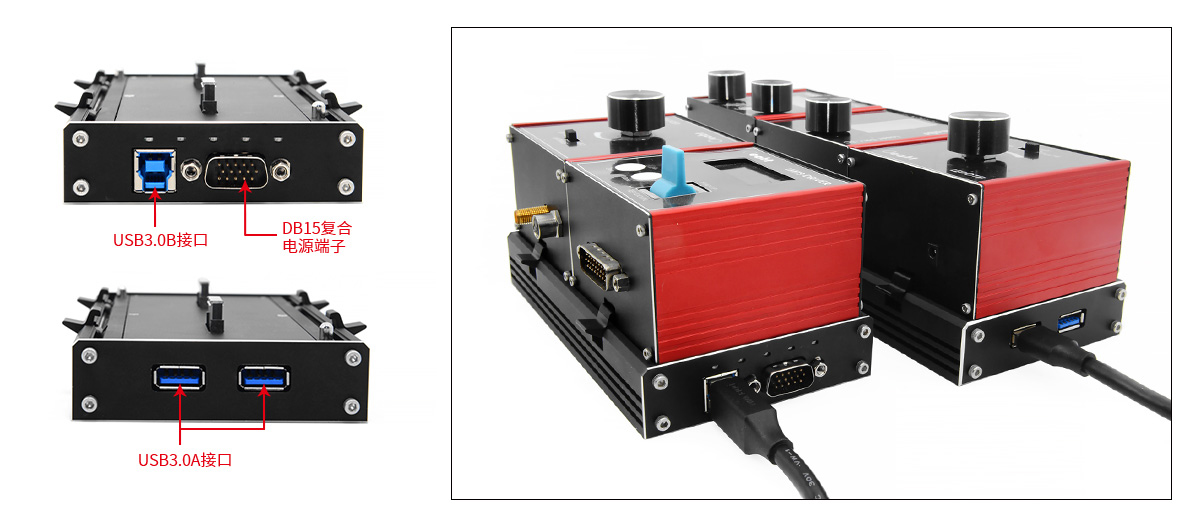

Описание продукта: мощность: 12 В * 8A = 96 Вт макс., 5 В * 2A = 10 Вт макс., всего: 106 Вт/ макс.; Тип интерфейса: 1 интерфейс USB3.0-B, 1 композитный разъем питания DB15, 2 интерфейса USB3.0-A; аксессуары: Горизонтальный кронштейн * 1 пара, блок питания 12 В * 1, кабель для передачи данных USB3.0 * 1;

Модель KCH-A3

Стандарт: 231.0*84.2*31.4 мм

Описание продукта: мощность: 12 В * 8A = 96 Вт макс., 5 В * 2A = 10 Вт макс., всего: 106 Вт/ макс.; Тип интерфейса: 1 интерфейс USB3.0-B, 1 композитный разъем питания DB15, 2 интерфейса USB3.0-A; аксессуары: Горизонтальный кронштейн * 1 пара, блок питания 12 В * 1, кабель для передачи данных USB3.0 * 1;

Модель KCH-A4

Стандарт: 307.5*84.2*31.4 мм

Описание продукта: мощность: 12 В * 8A = 96 Вт макс., 5 В * 2A = 10 Вт макс., всего: 106 Вт/ макс.; Тип интерфейса: 1 интерфейс USB3.0-B, 1 композитный разъем питания DB15, 2 интерфейса USB3.0-A; аксессуары: Горизонтальный кронштейн * 1 пара, блок питания 12 В * 1, кабель для передачи данных USB3.0 * 1;
