Описание продукта

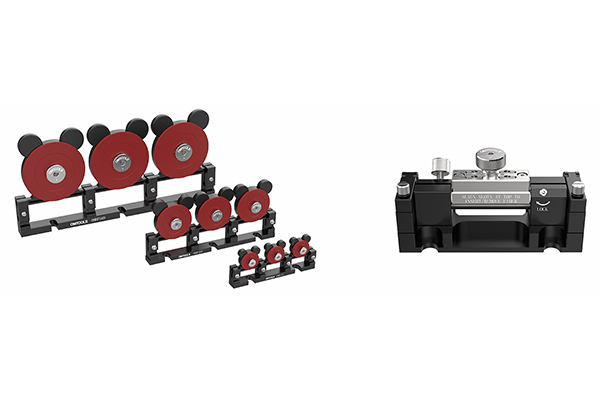

Контроллер поляризации оптического волокна OMTOOLS серии OMHF, путем намотки оптического волокна на диск или сжатия оптического волокна для создания напряженного двулучепреломления, тем самым формируя независимую волновую пластину, изменяет состояние поляризации проходящего света в одномодовом оптическом волокне. Контроллер поляризации с тремя кольцами имеет три диска в форме кольца. При использовании контроллера на расчетной длине волны диски эквивалентны вращающимся волновым пластинам λ / 4, волновым пластинам λ / 2 и волновым пластинам λ / 4. Это традиционный контроллер поляризации в свободном пространстве; экструзионное устройство управления поляризацией эквивалентно волновой пластине с переменной задержкой и регулируемой ориентацией. В то же время выбор конструкции из полностью оптического волокна значительно снижает собственные вносимые потери и обратное отражение и может заменить традиционный контроллер поляризации в свободном пространстве, состоящий из трех волновых пластин. Оба продукта могут преобразовывать любое состояние входной поляризации в желаемое состояние выходной поляризации. В соответствии с различными потребностями пользователей OMTOOLS предлагает два вида продукции: предварительно установленное оптическое волокно и неустановленное оптическое волокно. Продукция этой серии в основном подходит для оптических волокон с защитными втулками Ø900 мкм.

Общие параметры

Трехкольцевой регулятор поляризации

Обеспечивает три независимых вращающихся волновых пластины

Предоставьте различные спецификации диаметра кольца

Дополнительная версия без оптоволокна или предустановленная версия с оптоволокном с разъемом FC / PC или FC / APC

Подходит для оптических волокон с защитной оболочкой Ø900 мкм

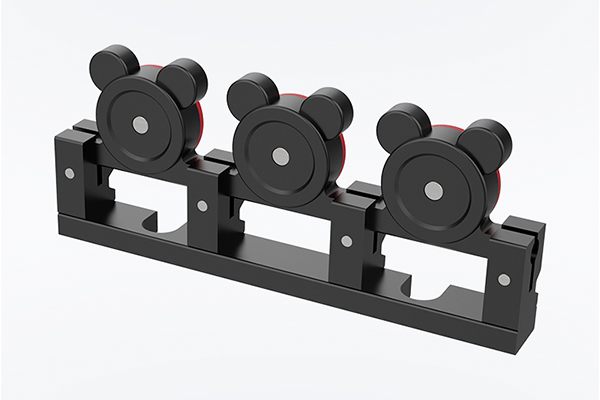

Трехкольцевой контроллер поляризации оптического волокна OMTOOLS серии OMHF, при намотке оптического волокна на диск двойное лучепреломление, вызванное напряжением, используется для формирования трех независимых волноводов. Трехкольцевой регулятор поляризации имеет три диска в форме кольца. При использовании контроллера на расчетной длине волны диски эквивалентны вращающемуся волновод λ / 4, волновод λ / 2 и волновод λ / 4. Угол наклона трех дисков можно регулировать вращением. Состояние поляризации света становится произвольным состоянием поляризации. Эффект задержки, вызванный эффектом двойного лучепреломления, в основном определяется радиусом оболочки оптического волокна, окружающим радиусом оптического волокна и длиной волны входной оптической волны. Количество витков оптического волокна, соответствующих различным длинам волн, может быть рассчитано по формуле, приведенной в техническом описании. В соответствии с различными потребностями пользователей OMTOOLS предлагает два вида продукции: предварительно установленное оптическое волокно и неустановленное оптическое волокно. В основном он подходит для оптических волокон с защитными втулками Ø900 мкм.

Контроллер поляризации оптического волокна с тремя кольцами, тип оптического волокна SMF-28e +, разъем интерфейса FC/APC - OMHF15A

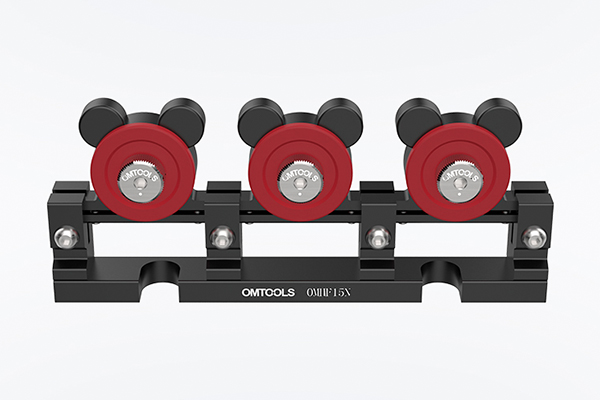

Контроллер поляризации оптического волокна с тремя кольцами, без типа оптического волокна, без типа интерфейса - OMHF15N

Контроллер поляризации оптического волокна с тремя кольцами, тип оптического волокна SMF-28e +, разъем интерфейса FC/APC - OMHF29A

Контроллер поляризации оптического волокна с тремя кольцами, без типа оптического волокна, без типа интерфейса - OMHF29N

Контроллер поляризации оптического волокна с тремя кольцами, тип оптического волокна SMF-28e +, разъем интерфейса FC/APC - OMHF56A

Контроллер поляризации оптического волокна с тремя кольцами, без типа оптического волокна, без типа интерфейса - OMHF56N

Контроллер поляризации оптического волокна с тремя кольцами, тип оптического волокна SMF-28e +, тип интерфейса FC/PC connector - OMHF56P

Регулятор поляризации экструзии

Компактный форм-фактор

Конструкция экструзии оптического волокна эквивалентна изменяемому волноводу внутри оптического волокна

Подходит для оптических волокон с защитной оболочкой Ø900 мкм

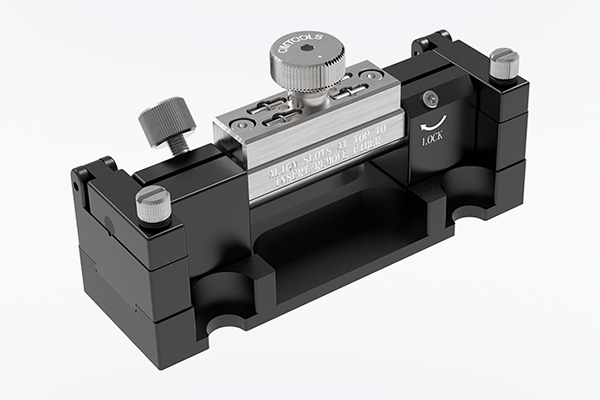

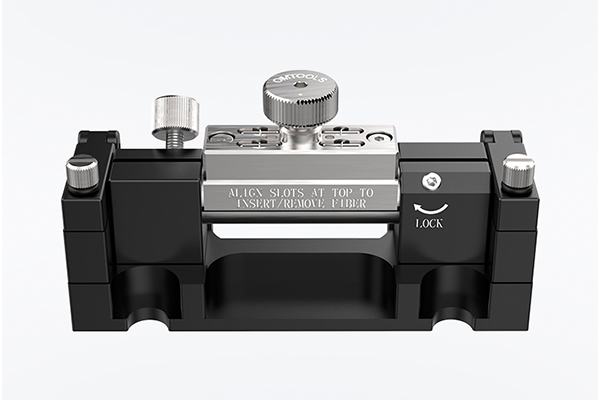

Контроллер поляризации экструдированного оптического волокна OMTOOLS серии OMHF состоит из вращающегося экструдера оптического волокна и двух блоков зажима оптического волокна, которые эквивалентны волноводу с переменной задержкой и регулируемой ориентацией. В этом устройстве три катушки оптического волокна заменяют волновод с задержкой в свободном пространстве. Напряжение, возникающее при изгибе катушки, может создавать эффект двойного лучепреломления, обратно пропорциональный квадрату диаметра катушки. Отрегулируйте диаметр и количество витков оптоволоконной катушки, чтобы получить любой желаемый полноволоконный волновод. В то же время продукт значительно снижает присущие ему вносимые потери и обратное отражение и может заменить традиционный регулятор поляризации в свободном пространстве, состоящий из трех волноводов. В основном он подходит для оптических волокон с защитными втулками Ø900 мкм.

Экструдированный регулятор поляризации оптического волокна, без типа оптического волокна, без типа интерфейса - OMHF900N
