Описание продукта
Отрегулируйте высокую точность и высокую постоянную температуру с хорошим эффектом；
Эффективность теплопередачи, высокая температура, хорошая однородность；
Небольшой размер, отсутствие шума, вибрации；
Может охлаждаться и нагреваться с широким диапазоном регулирования температуры；
Чип фиксируется и может быть оснащен зажимной или вакуумной адсорбцией；
Ступень контроля температуры OMTOOLSTEC - это микросхема, разработанная на основе полупроводниковой холодильной технологии, которая объединяет прецизионный контроль температуры и прецизионную регулировку перемещения. Несущая ступень состоит из ступени точного ручного перемещения, независимо разработанной нашей компанией для формирования многомерной системы точной регулировки, и в нее встроен высоконадежный полупроводниковый холодильный чип с отличными показателями теплопроводности, состав столешницы из меди или нержавеющей стали, площадь столешницы имеет хорошую однородность температуры, а разница температур не превышает 0,2 градуса. Его можно смешивать со светом, электричеством и оптоэлектроникой. Соединение микросхем, упаковка, тестирование и другие технологические звенья обеспечивают стабильную и эффективную среду с постоянной температурой.
Общие параметры
|
Способ охлаждения
Водяное охлаждение
|
|
Отрегулируйте размер
X, Y, R
|
|
столешница
Медь
|
Этап контроля температуры TEC
Многомерная система прецизионной регулировки, состоящая из ступени прецизионного ручного перемещения
Встроенный высоконадежный полупроводниковый холодильный чип с отличными характеристиками теплопроводности, состоящий из столешниц из меди или нержавеющей стали
Равномерность температуры по площади столешницы хорошая, а разница температур не превышает 0,2 градуса.
Он может обеспечить стабильную и эффективную среду с постоянной температурой для соединения, упаковки, тестирования и других технологических звеньев оптических, электрических и фотоэлектрических гибридных чипов.

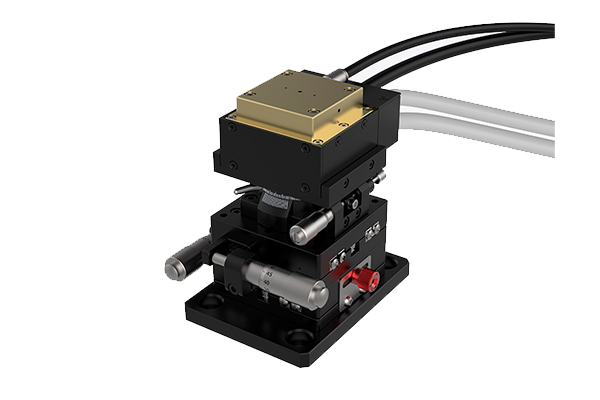

Ступень контроля температуры TEC, размер столешницы 40 мм × 40 мм, материал столешницы медь, регулируемые размеры X, Y, R - FAT01
|
Способ охлаждения
Водяное охлаждение
|
Отрегулируйте размер
X, Y, R
|
|
столешница
Медь
|
Размер стола
40 мм × 40 мм
|
|
Материал столешницы
Медь
|
Диапазон регулировки по оси X
±6,5мм
|
|
Минимальная шкала по оси X
10 мкм
|
Диапазон регулировки по оси Y
±6,5мм
|
|
Минимальная шкала по оси Y
10 мкм
|
Диапазон регулировки по оси R
Грубая регулировка 360 °, точная регулировка 5 °
|
|
Минимальный масштаб по оси R
Грубая регулировка 1 °, точная регулировка 5'
|
Применимый температурный диапазон
-10℃~50℃
|
|
Равномерность распределения температуры
≤0.2℃
|
Способ охлаждения TEC
Водяное охлаждение
|
|
Способ фиксации стружки
Вакуумная адсорбция
|
|
Регулятор температуры TEC
Отрегулируйте температуру микросхемы TEC, управляя выходной мощностью двустороннего источника питания
Интеллектуальный алгоритм постоянного контроля температуры с замкнутым контуром PID в сочетании со встроенным датчиком температуры ступени контроля температуры гарантирует, что долгосрочная стабильность температуры не превышает ± 0,1 ℃.
Совершенные схемы защиты, такие как перегрузка по току, перенапряжение, перегрев и понижение температуры, обеспечивают безопасную работу системы
Его лучше всего использовать с полным спектром ступеней контроля температуры TEC, предлагаемых нашей компанией

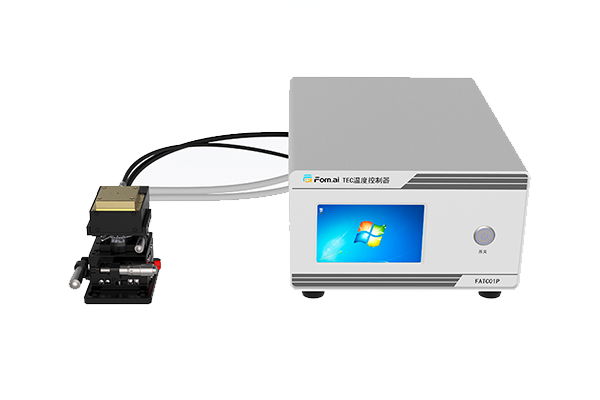

Регулятор температуры TEC, количество каналов датчика 2, рабочее напряжение 220 В, предельное выходное напряжение 20 В - FATC01P
|
Количество каналов датчика
2
|
Рабочее напряжение
220В
|
|
Предел выходного напряжения
20В
|
Ограничение выходного тока
7А
|
|
Рабочая температура
-10℃~50℃
|
система охлаждения
Охлаждение циркулирующей водой
|
|
Диапазон регулирования температуры
-30℃~120℃
|
Разрешение измерения температуры
＜0.05℃
|
|
Колебания температуры
≤±0.1℃
|
Температурный дрейф
＜0.1℃/30℃
|
