Описание продукта
Материал: Нержавеющая сталь 6061T6 и 304；

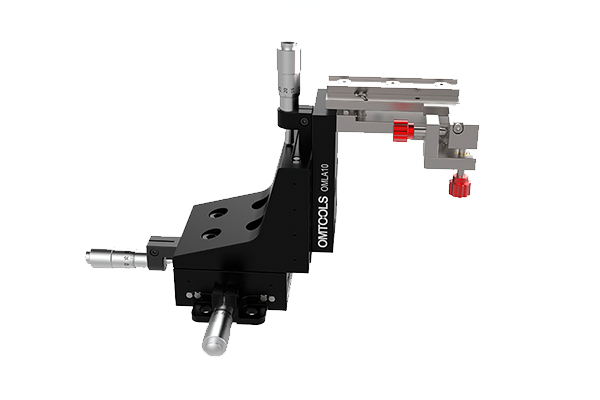

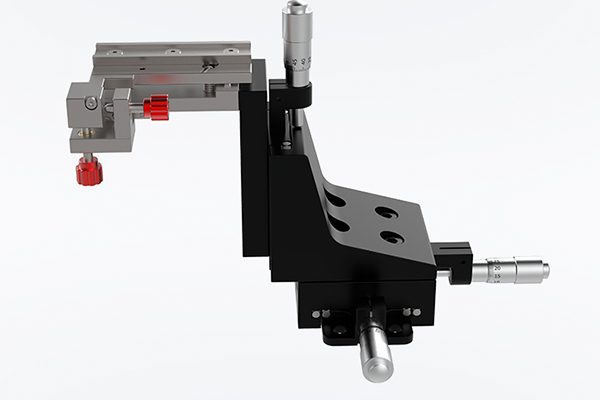

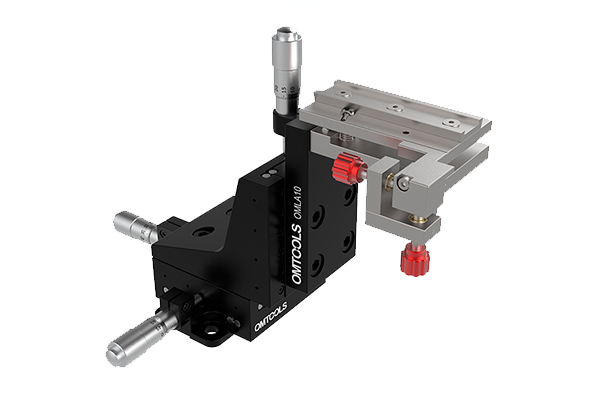

Специализированная ступень перемещения по пятимерному оптоволокну OMTOOLS HFM-XYZTL - это ступень перемещения, которая удобна для использования левшами. Это комбинация встроенной ступени ручного перемещения OMYE62D компании и ступени наклонного перемещения двумерного оптического волокна HFA-TR. Он может осуществлять смещение осей X, Y и Z, а также регулировку наклона осей Y и Z. Встроенная ступень ручного перемещения OMYE62D приводится в действие микроразрезной головкой и направляется прецизионной поперечной роликовой направляющей. Основной корпус изготовлен из алюминиевого сплава, обладает высокой грузоподъемностью и чувствительностью. Двухмерная ступень наклона-смещения оптического волокна HFA-TR оснащена регулировочными винтами с точностью 100 TPI и целиком изготовлена из нержавеющей стали. Общая жесткость высокая, что позволяет эффективно избегать вибрационных помех и поддерживать высокую стабильность при использовании.
Общие параметры
|
Ось смещения
X,Y,Z
|
|
Ход вытесняющего вала
13 мм
|
|
Способ привода вытесняющего вала
Микроголовка
|
Специальная ступень смещения для пятимерного оптического волокна, оси смещения X, Y, Z, ход оси смещения 13 мм, режим привода оси смещения micro-split - HFM-XYZTL
|
Ось смещения
X,Y,Z
|
Ход вытесняющего вала
13 мм
|
|
Способ привода вытесняющего вала
Микроголовка
|
Ось наклона
θY,Zz
|
|
Регулировка оси наклона
±5°
|
нагрузка
2 кг
|
|
Минимальное показание микрометра
0,01 мм
|
|

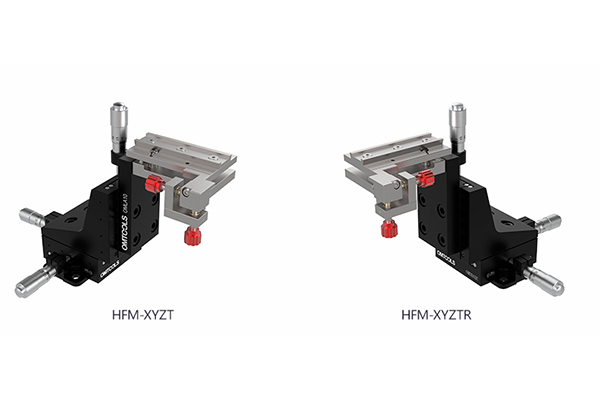

Выделенная ступень смещения пятимерного оптического волокна HFM-XYZTR
Материал: Нержавеющая сталь 6061T6 и 304；

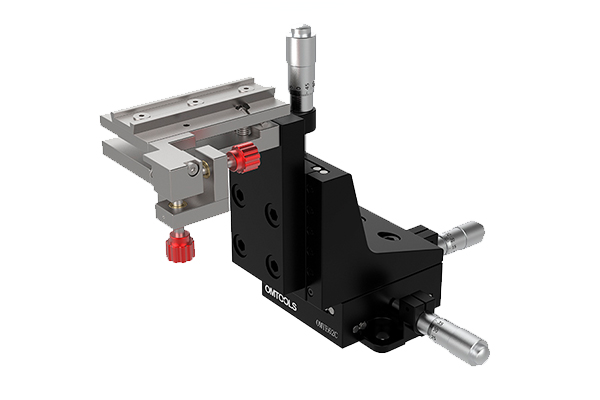

Специализированная ступень смещения OMTOOLS для пятимерного оптического волокна HFM-XYZTR - это ступень смещения, которая удобна для использования правой рукой. Это комбинация встроенной ступени ручного перемещения OMYE62C компании и ступени наклонного перемещения двумерного оптического волокна HFA-TL. Он может осуществлять смещение осей X, Y и Z, а также регулировку наклона осей Y и Z. Встроенная ступень ручного перемещения OMYE62C приводится в действие микроразрезной головкой и направляется прецизионной поперечной роликовой направляющей. Основной корпус изготовлен из алюминиевого сплава, обладает высокой грузоподъемностью и чувствительностью. Двухмерная ступень наклона-смещения оптического волокна HFA-TL оснащена регулировочными винтами с точностью 100 TPI и изготовлена из нержавеющей стали. Общая жесткость высокая, что позволяет эффективно избегать вибрационных помех и поддерживать высокую стабильность при использовании.
Специальная ступень смещения для пятимерного оптического волокна, оси смещения X, Y, Z, ход оси смещения 13 мм, режим привода оси смещения micro-split - HFM-XYZTR
|
Ось смещения
X,Y,Z
|
Ход вытесняющего вала
13 мм
|
|
Способ привода вытесняющего вала
Микроголовка
|
Ось наклона
θY,Zz
|
|
Регулировка оси наклона
±5°
|
нагрузка
2 кг
|
|
Минимальное показание микрометра
0,01 мм
|
|
