Описание продукта
Материал: нержавеющая сталь 304；

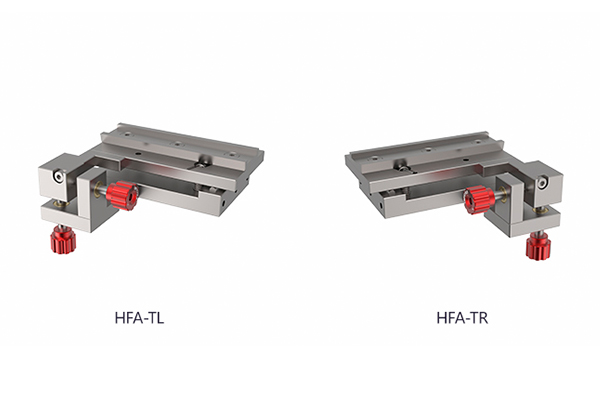

Двухмерная платформа перемещения оптического волокна OMTOOLS tilt Продукты серии HFA-T представляют собой специальную платформу перемещения оптического волокна, разработанную и произведенную на основе многолетнего накопленного опыта. Она широко используется в области регулировки оптического волокна с использованием регулировочных винтов точности 100 TPI и общего материала из нержавеющей стали. Общая жесткость высокая, что позволяет эффективно избегать вибрационных помех и поддерживать высокую стабильность при использовании. Угловое смещение любой оси лучше, чем 150 мкрад. Наименьший сдвиг обеспечивает угловое выравнивание двух осей (θy θz) оптического волокна. Наклонная платформа устанавливается поверх серии HFA-XYZ, специальной переводной платформы для трехмерных оптических волокон с высокой стабильностью, для достижения пяти степеней свободы. Оптическое волокно и кронштейны для оборудования крепятся к направляющей в верхней части наклонной платформы.
Общие параметры
|
Регулировка наклона вокруг оси Z
±5°
|
|
Регулировка наклона вокруг оси Y
±5°
|
|
Высота центра оптического тракта
78,1 мм
|
Двумерная высокостабильная ступень наклона-смещения оптического волокна серии HFA-T
Используются регулировочные винты с точностью 100 TPI, а в целом используется материал из нержавеющей стали. Общая жесткость высокая, что позволяет эффективно избегать вибрационных помех и поддерживать высокую стабильность при использовании.；
Угловое смещение любой оси лучше, чем 150 мкрад. Наименьший сдвиг обеспечивает угловое выравнивание двух осей (θy θz) оптического волокна；
Наклонная платформа устанавливается поверх серии HFA-XYZ, специальной переводной платформы для трехмерных оптических волокон с высокой стабильностью, для достижения пяти степеней свободы.

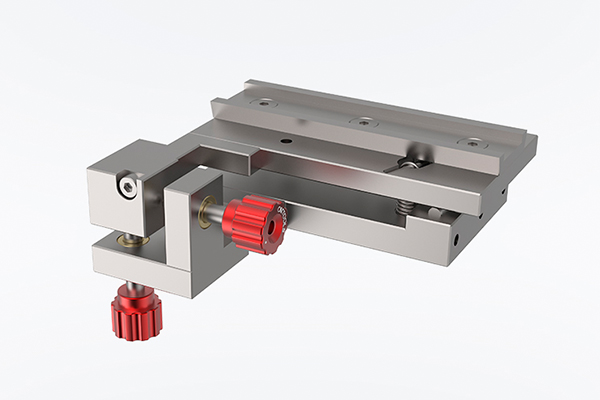

Ступень смещения наклона двумерного оптического волокна, регулировка наклона на ±5 ° вокруг оси Z, регулировка наклона на ± 5 ° вокруг оси Y, нагрузка 2,2 кг - HFA-TL
|
Регулировка наклона вокруг оси Z
±5°
|
Регулировка наклона вокруг оси Y
±5°
|
|
Высота центра оптического тракта
78,1 мм
|
разрешение
5"
|
|
нагрузка
2,2 кг
|
Вес
0,3 кг
|

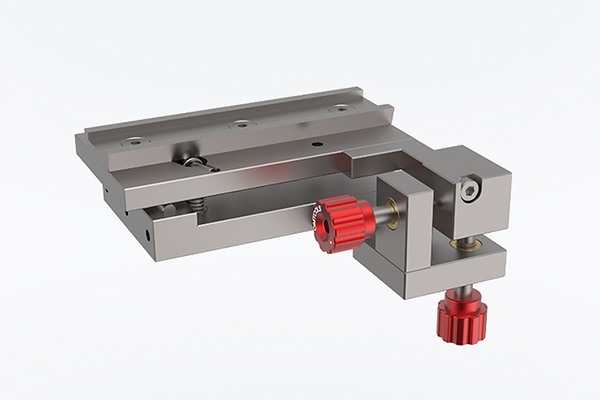

Ступень смещения наклона двумерного оптического волокна, регулировка наклона на ±5 ° вокруг оси Z, регулировка наклона на ± 5 ° вокруг оси Y, нагрузка 2,2 кг - HFA-TR
|
Регулировка наклона вокруг оси Z
±5°
|
Регулировка наклона вокруг оси Y
±5°
|
|
Высота центра оптического тракта
78,1 мм
|
разрешение
5"
|
|
нагрузка
2,2 кг
|
Вес
0,3 кг
|
