Описание продукта

Материал: Алюминиевый сплав 6061T4；

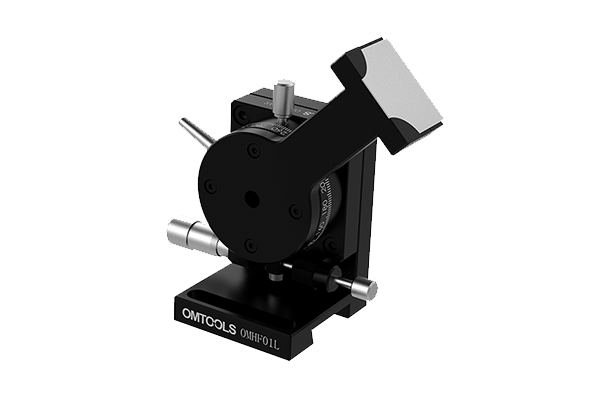

Вертикальное соединительное приспособление OMTOOLS OMHF01L - это регулируемое вертикальное соединительное приспособление, используемое с левой стороны. Оно используется симметрично с вертикальным соединительным приспособлением OMHF01R. Угол зажима оптического волокна регулируется, и изделие обладает высокой стабильностью. Оно имеет зазор между направляющими для использования с регулировочным столом серии HFA, который можно легко устанавливать и разбирать. Метод зажима оптического волокна основан на всасывании и зажиме магнитом. Накладка типа раскладушки, которая проста и удобна в эксплуатации.

Общие параметры

Вертикальное соединительное приспособление серии OMHF01

Материал: Алюминиевый сплав 6061T4；

Вертикальное соединительное приспособление OMHF01R от OMTOOLS - это регулируемое вертикальное соединительное приспособление, используемое с правой стороны, которое используется симметрично с вертикальным соединительным приспособлением OMHF01L, и угол зажима оптического волокна регулируется.；

Изделие обладает высокой стабильностью и имеет зазор в направляющей рейке для использования с ручным многомерным регулировочным столом HFA / HFS, который может быть легко установлен и демонтирован.；

Метод зажима оптического волокна использует магнитное всасывание, а зажимная крышка выполнена в виде раскладушки, которая проста и удобна в эксплуатации.；

Вертикальное соединительное приспособление для оптического волокна, фиксирующее диаметр оболочки оптического волокна Ø125 мкм, магнитная адсорбция методом зажима, вес 0,15 кг - OMHF01L

Вертикально соединенное приспособление, фиксирующее диаметр оболочки оптического волокна Ø125 мкм, магнитная адсорбция методом зажима, вес 0,15 кг - OMHF01R

Вертикально соединенное приспособление, фиксирующее диаметр оболочки оптического волокна Ø125 мкм, магнитная адсорбция методом зажима, вес 0,15 кг - OMHF01X

Вертикально соединенное приспособление, фиксирующее диаметр оболочки оптического волокна Ø125 мкм, магнитная адсорбция методом зажима, вес 0,15 кг - OMHF01Y

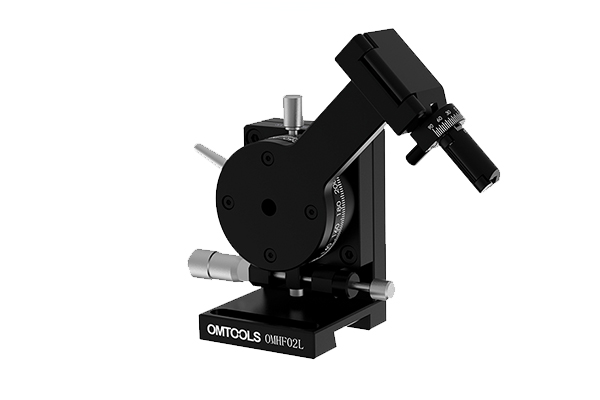

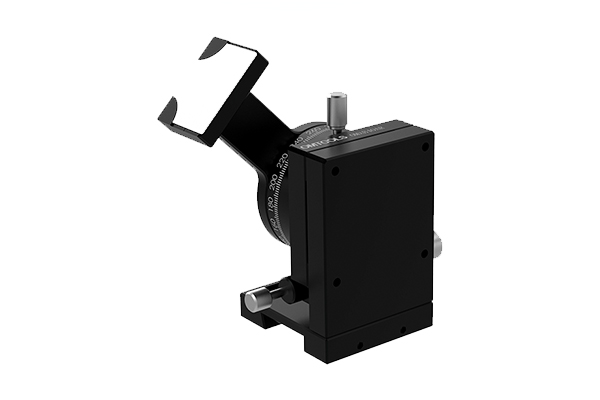

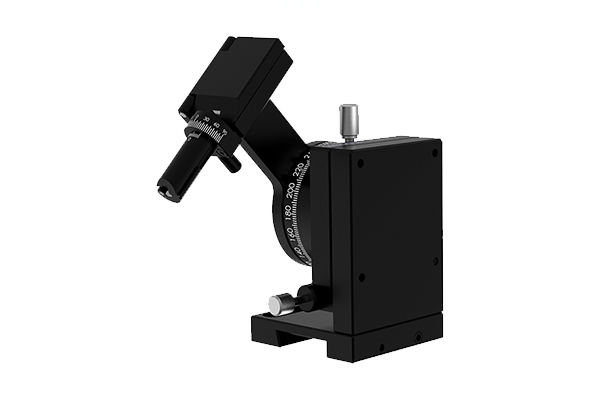

Вертикально соединенное вращающееся приспособление серии OMHF02

Материал: Алюминиевый сплав 6061T4;

Вертикально-связанное вращающееся приспособление OMTOOLS OMHF02L - это регулируемое вертикально-связанное вращающееся приспособление, используемое с левой стороны, которое используется симметрично с вертикально-связанным вращающимся приспособлением OMHF02R.;

Высокая стабильность благодаря зазору между направляющими, используемому в сочетании с ручным многомерным регулировочным столом HFA / HFS, который может быть легко установлен и демонтирован.;

Метод зажима оптического волокна использует магнитное всасывание, а зажимная крышка выполнена в виде раскладушки, которая проста и удобна в эксплуатации.;

После зажима оптического волокна направление выхода оптического волокна может быть отрегулировано регулировкой вращающегося стола, или оптическое волокно может вращаться в осевом направлении вокруг себя с помощью небольшого вращающегося механизма на конце оптического волокна.;

Вертикально соединенное вращающееся приспособление, фиксирующее диаметр оболочки оптического волокна Ø125 мкм, магнитная адсорбция методом зажима, вес 0,17 кг - OMHF02L

Вертикально соединенное вращающееся приспособление, фиксирующее диаметр оболочки оптического волокна Ø125 мкм, магнитная адсорбция методом зажима, вес 0,17 кг - OMHF02R

Вертикально соединенное вращающееся приспособление, фиксирующее диаметр оболочки оптического волокна Ø125 мкм, магнитная адсорбция методом зажима, вес 0,17 кг - OMHF02X

Вертикально соединенное вращающееся приспособление, фиксирующее диаметр оболочки оптического волокна Ø125 мкм, магнитная адсорбция методом зажима, вес 0,17 кг - OMHF02Y

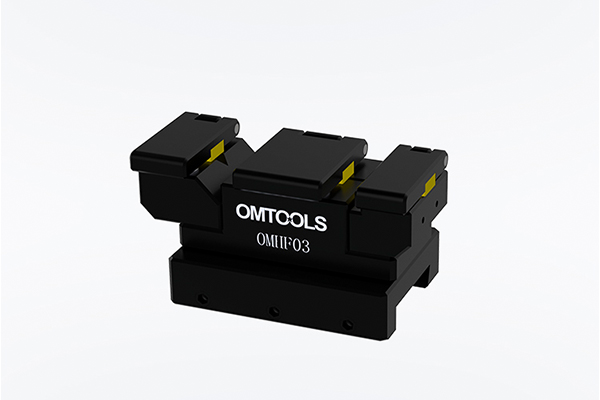

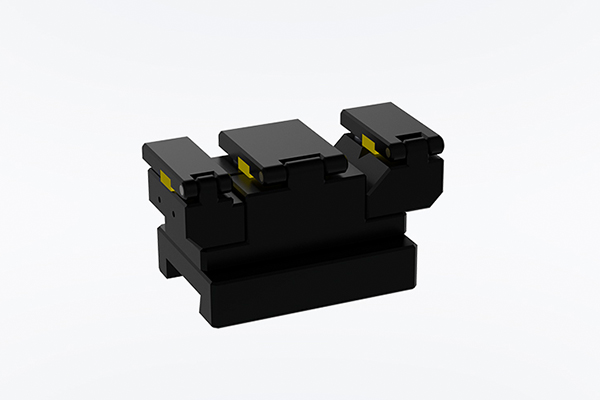

Горизонтальное соединительное приспособление серии OMHF03

Материал: Алюминиевый сплав 6061T4;

Горизонтальное соединительное приспособление OMHF03L от OMTOOLS - это регулируемое горизонтальное соединительное приспособление, используемое с левой стороны, которое используется симметрично с горизонтальным соединительным приспособлением OMHF03R;

Высокая стабильность, с зазором между направляющими для использования с шестимерным регулировочным столом HFA / HFS, который легко устанавливается и разбирается.;

Метод зажима оптического волокна использует магнитное всасывание и герметичность, а зажимная крышка имеет тип раскладушки, которая может зажимать три части оболочки оптического волокна, кожуха и облицовки одновременно, что просто и удобно в эксплуатации.;

Горизонтальное соединительное приспособление, диаметр оболочки Ø1,8 мм, способ зажима магнитная адсорбция, вес 0,09 кг - OMHF03L

Горизонтальное соединительное приспособление, диаметр оболочки Ø1,8 мм, способ зажима магнитная адсорбция, вес 0,09 кг - OMHF03R

Горизонтальное соединительное приспособление, диаметр оболочки Ø1,8 мм, способ зажима магнитная адсорбция, вес 0,09 кг - OMHF03X

Горизонтальное соединительное приспособление, диаметр оболочки Ø1,8 мм, способ зажима магнитная адсорбция, вес 0,09 кг - OMHF03Y

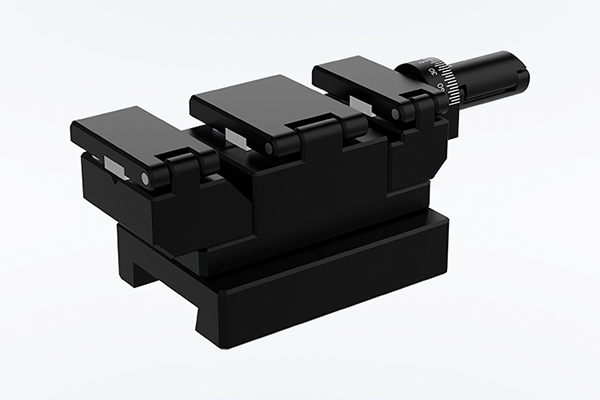

Горизонтальное соединительное вращающееся приспособление серии OMHF04

Материал: Алюминиевый сплав 6061T4;

Горизонтально соединенное вращающееся приспособление OMTOOLS OMHF04L - это регулируемое горизонтально соединенное вращающееся приспособление, используемое с левой стороны, которое используется симметрично с горизонтально соединенным вращающимся приспособлением OMHF04R.;

Высокая стабильность благодаря зазору между направляющими, используемому в сочетании с шестимерным регулировочным столом HFA / HFS, его можно легко установить и разобрать.;

Метод зажима оптического волокна использует магнитное всасывание, а зажимная крышка имеет тип раскладушки, которая может зажимать три части оболочки оптического волокна, кожуха и облицовки одновременно.;

Операция проста и удобна. После зажима оптического волокна оптическое волокно можно вращать в осевом направлении вокруг себя с помощью небольшого вращающегося механизма на конце оптического волокна.;

Вращающееся приспособление с горизонтальным соединением, диаметр оболочки Ø1,8 мм, способ зажима магнитная адсорбция, вес 0,10 кг - OMHF04L

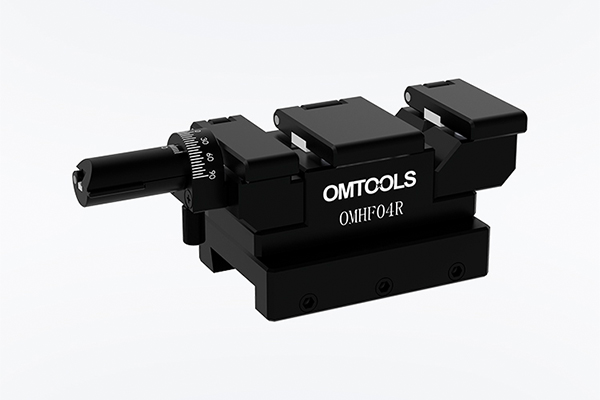

Вращающееся приспособление с горизонтальным соединением, диаметр оболочки Ø1,8 мм, способ зажима магнитная адсорбция, вес 0,10 кг - OMHF04R

Вращающееся приспособление с горизонтальным соединением, диаметр оболочки Ø1,8 мм, способ зажима магнитная адсорбция, вес 0,10 кг - OMHF04X

Вращающееся приспособление с горизонтальным соединением, диаметр оболочки Ø1,8 мм, способ зажима магнитная адсорбция, вес 0,10 кг - OMHF04Y

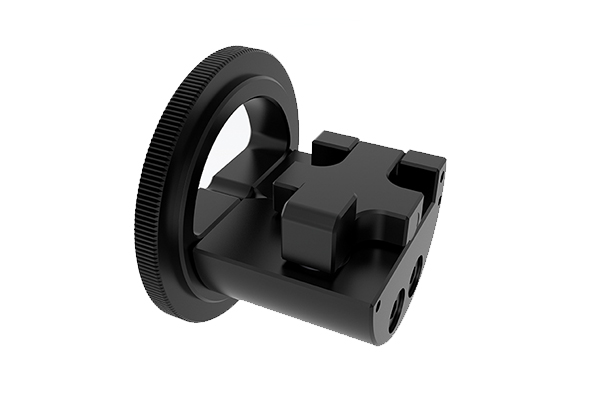

Брикеты из оптического волокна с резьбой SM1 OMHF07

Материал: Алюминиевый сплав 6061T6;

Прецизионная V-образная канавка, предназначенная для крепления оптических волокон диаметром от 150 Мкм до 341 Мкм;

С наружной резьбой SM1, может использоваться с изделиями с резьбой SM1;

Содержит стопорное кольцо GYKH25B, которое может фиксировать посадочное место во втулке объектива;

Брикеты оптического волокна OMTOOLS с резьбой SM1 OMHF07 состоят из двух частей, которые могут изменять центростремительную природу оптического волокна независимо от втулки объектива.V-образная канавка и конструкция резиновой прокладки обеспечивают превосходное усилие зажима без повреждения оптического волокна. Этот блок прессования оптического волокна имеет внешнюю резьбу SM1 и стопорное кольцо, которое совместимо с нашими изделиями с резьбой SM1, включая регулировочную рамку с резьбой и втулку объектива диаметром 1 дюйм. Кроме того, это монтажное гнездо позволяет закрепить оголенный конец волокна таким образом, чтобы выходной свет волокна падал на датчик питания. Внешний контур прижимного блока соответствует отверстию втулки объектива диаметром 1 дюйм, и для непрозрачных применений может быть установлена вторая втулка объектива.

Брикеты из оптического волокна с резьбой SM1, основной материал алюминиевый сплав 6061T6, спецификация внешней резьбы SM1 (Ø1.035-40) - OMHF07

Вертикальный магнитный быстроразъемный держатель приспособления серии OMHF08

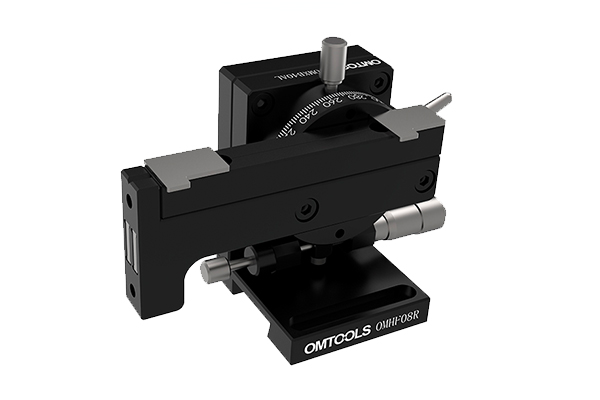

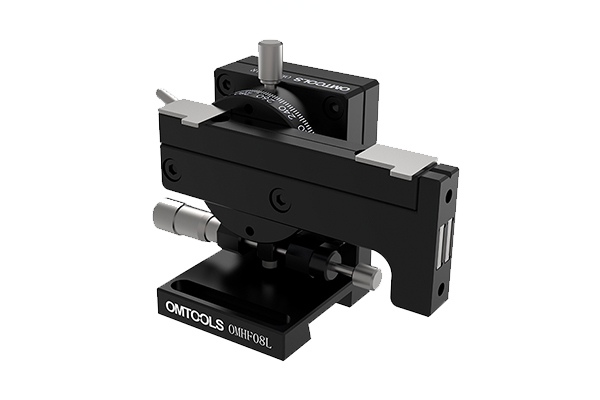

Вертикальные магнитные быстроразъемные держатели OMHF08L и OMHF08R используются симметрично левой и правой руками и могут использоваться с ручным многомерным регулировочным столом с прямой рейкой серии HFA;

Вертикальные магнитные быстроразъемные держатели OMHF08X и OMHF08Y используются симметрично левой и правой рукой и могут использоваться с ручным многомерным регулировочным столом с направляющей в виде ласточкиного хвоста серии HFS;

Крепежный держатель может фиксировать диаметр оболочки оптического волокна Ø250 Мкм. При подборе различных вертикальных магнитных быстроразъемных крепежных головок OMHF09G или OMHF10G соответствующие диаметры зажимных волокон составляют Ø125 Мкм и Ø250 Мкм, а также можно настроить обработку.;

Оболочка оптического волокна выполнена с магнитным всасывающим таблетированием, которое является простым и удобным в эксплуатации. После зажима оптического волокна направление выхода оптического волокна можно регулировать, регулируя вращающийся стол.;

Вертикальный магнитный быстроразъемный держатель приспособления, зажимной диаметр оболочки оптического волокна Ø250 мкм, фиксированное основание, подходящее для рельсового типа "ласточкин хвост", зажимная головка приспособления Ø125 мкм технические характеристики (приобретается отдельно) OMHF09G - OMHF08L

Вертикальный магнитный быстроразъемный держатель приспособления, зажимной диаметр оболочки оптического волокна Ø250 мкм, фиксированное основание, подходящее для рельсового типа "ласточкин хвост", зажимная головка приспособления Ø125 мкм технические характеристики (приобретается отдельно) OMHF09G - OMHF08R

Вертикальный магнитный быстроразъемный держатель приспособления, зажимающий оболочку из оптического волокна диаметром Ø250 мкм, фиксированное основание подходит для прямой направляющей типа rail, зажимающая головка приспособления Ø125 Мкм технические характеристики (приобретается отдельно) OMHF09G - OMHF08X

Вертикальный магнитный быстроразъемный держатель приспособления, зажимающий оболочку из оптического волокна диаметром Ø250 мкм, фиксированное основание подходит для прямой направляющей типа rail, зажимающая головка приспособления Ø125 Мкм технические характеристики (приобретается отдельно) OMHF09G - OMHF08Y

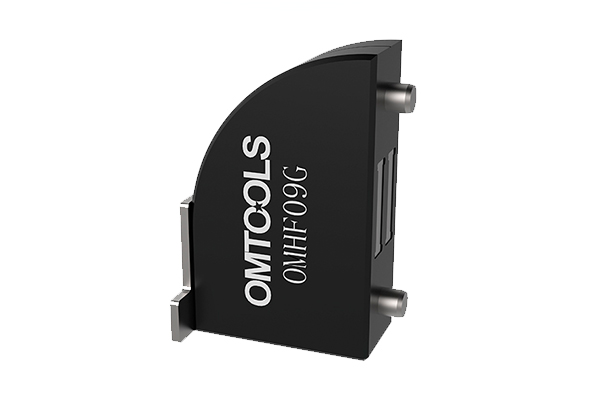

Вертикальная магнитная быстроразъемная крепежная головка серии OMHF-G

Зажим оптического волокна имеет тип магнитного сжатия, который прост и удобен в эксплуатации.;

С двумя установочными штифтами и мощными магнитами для легкой установки и демонтажа;

Вертикальная магнитная быстроразъемная крепежная головка OMHF09G может удерживать оптические волокна диаметром Ø125 Мкм, а вертикальная магнитная быстроразъемная крепежная головка OMHF10G может удерживать оптические волокна диаметром Ø250 Мкм;

Крепежная головка OMHF09G подходит для вертикальных магнитных быстроразъемных крепежных держателей серий OMHF08 и OMHF14;

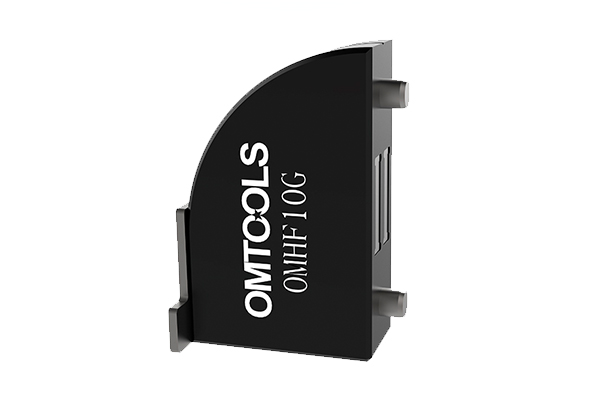

Крепежная головка OMHF10G подходит для вертикального магнитного быстроразъемного крепежного держателя серии OMHF08;

Вертикальная магнитная быстроразъемная крепежная головка, диаметр зажимного оптического волокна Ø125 мкм, подходит для крепления крепления для облицовки оптического волокна Ø125 мкм Технические характеристики (приобретается отдельно) OMHF14L, OMHF14R, OMHF14X, OMHF14Y -  OMHF09G

Вертикальная магнитная быстроразъемная крепежная головка, диаметр зажимного оптического волокна Ø250 мкм, подходит для крепления крепления для облицовки оптического волокна Ø250 Мкм Технические характеристики (приобретаются отдельно) OMHF08L, OMHF08R, OMHF08X, OMHF08Y - OMHF10G

Наклонное фиксированное волоконно-оптическое приспособление серии OMHF13

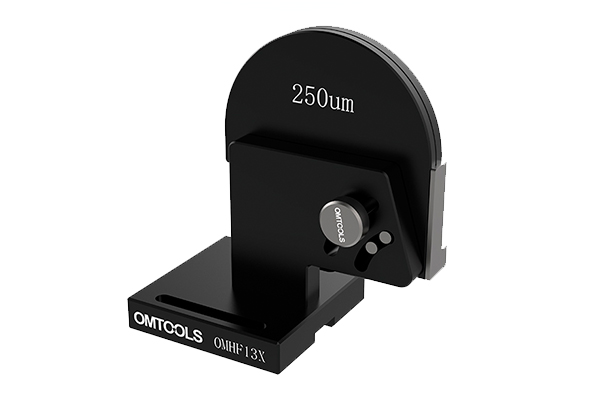

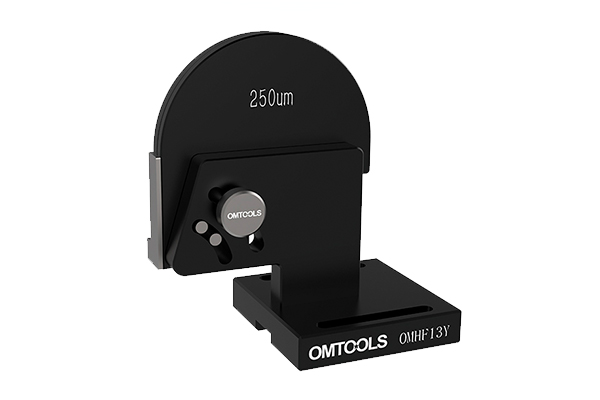

Наклонные волоконно-оптические зажимы OMHF13X и OMHF13Y используются симметрично левой и правой руками и могут использоваться с ручным многомерным регулировочным столом серии HFS с направляющей в виде ласточкиного хвоста.;

Держатель приспособления может вмещать оптическое волокно диаметром Ø250 Мкм, оболочка оптического волокна приклеивается, а обработка также может быть настроена индивидуально.;

Оптическое волокно имеет тип таблетирования с магнитным всасыванием, который прост и удобен в эксплуатации. После зажима оптического волокна направление выхода оптического волокна можно отрегулировать, ослабив ручку.;

По диагонали в крепление оптического волокна, фиксируя диаметр оболочки оптического волокна Ø250 мкм, неподвижное основание подходит для типа направляющей, прямой направляющей - OMHF13X

По диагонали в крепление оптического волокна, фиксируя диаметр оболочки оптического волокна Ø250 мкм, неподвижное основание подходит для типа направляющей, прямой направляющей - OMHF13Y

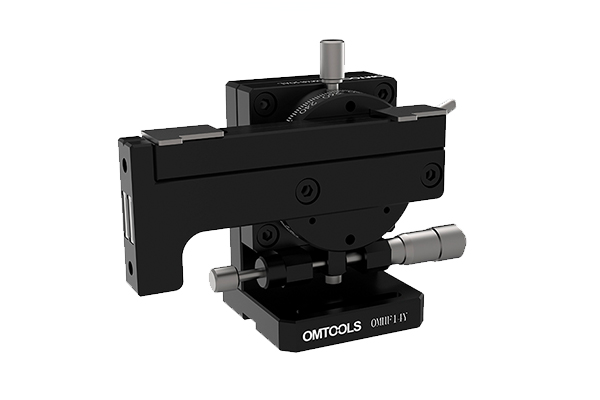

Вертикальный магнитный быстроразъемный держатель для крепления серии OMHF14

Вертикальные магнитные быстроразъемные держатели OMHF14L и OMHF14R используются симметрично левой и правой руками и могут использоваться с ручным многомерным регулировочным столом с прямой рейкой серии HFA;

Вертикальные магнитные быстроразъемные держатели OMHF14X и OMHF14Y используются симметрично левой и правой рукой и могут использоваться с ручным многомерным регулировочным столом с направляющей в виде ласточкиного хвоста серии HFS.;

Крепежный держатель может фиксировать диаметр оболочки оптического волокна Ø125 Мкм. Благодаря сочетанию с вертикальной магнитной быстроразъемной крепежной головкой OMHF09G оптическое волокно диаметром Ø125 Мкм можно закрепить, а также настроить обработку.;

Оболочка оптического волокна выполнена с магнитным всасывающим таблетированием, которое является простым и удобным в эксплуатации. После зажима оптического волокна направление выхода оптического волокна можно регулировать, регулируя вращающийся стол.;

Вертикальный магнитный быстроразъемный держатель приспособления, зажимающий оболочку из оптического волокна диаметром Ø125 мкм, фиксированное основание подходит для рельсов типа "ласточкин хвост" - OMHF14L

Вертикальный магнитный быстроразъемный держатель приспособления, зажимающий оболочку из оптического волокна диаметром Ø125 мкм, фиксированное основание подходит для рельсов типа "ласточкин хвост" - OMHF14R

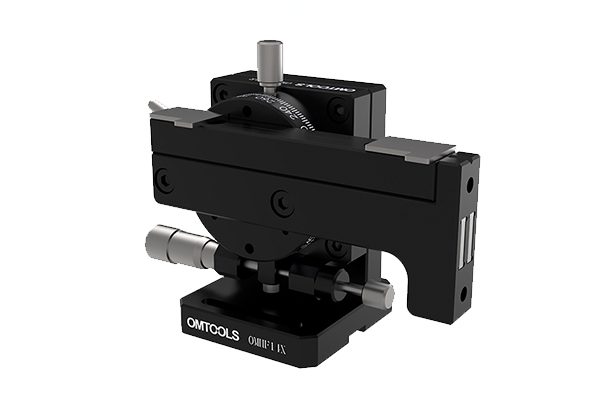

Вертикальный магнитный быстроразъемный держатель приспособления, зажимающий оболочку из оптического волокна диаметром Ø125 мкм, фиксированное основание подходит для прямой, направляющей типа rail - OMHF14X

Вертикальный магнитный быстроразъемный держатель приспособления, зажимающий оболочку из оптического волокна диаметром Ø125 мкм, фиксированное основание подходит для прямой, направляющей типа rail - OMHF14Y

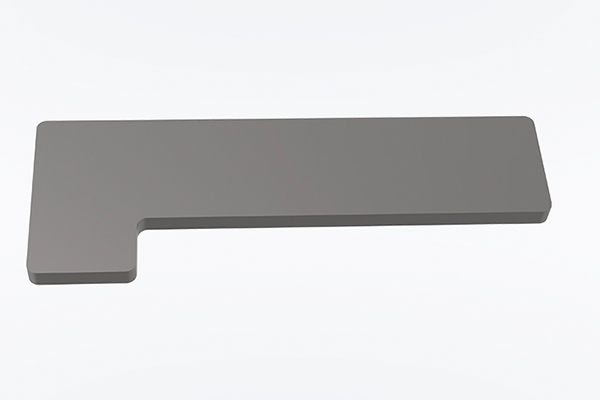

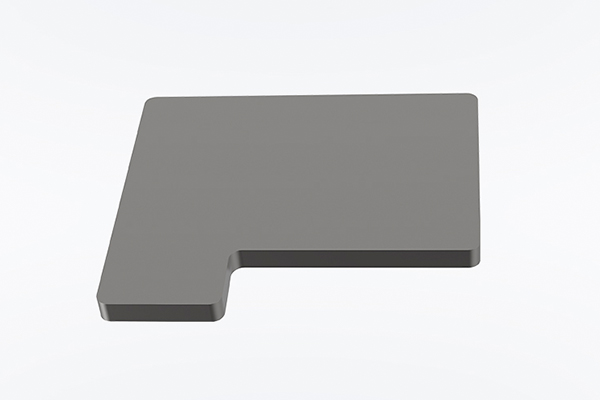

Магнитные волоконно-оптические таблетки серии OMHF-P

Магнитное волоконно-оптическое таблетирование использует магнитный 430, а поверхность мелко отшлифована;

Таблетирование оптического волокна OMHF15P подходит для вертикальных магнитных быстроразъемных креплений серий OMHF08, OMHF14 и вертикальных магнитных быстроразъемных креплений серии OMHF-G;

Таблетирование оптического волокна OMHF16P подходит для косых волоконных зажимов серии OMHF13;

Магнитная волоконно-оптическая таблетка, основной материал 430, подходит для светильников OMHF08L, OMHF08R, OMHF08X, OMHF08Y, OMHF14L, OMHF14R, OMHF14X, OMHF14Y, OMHF09G, OMHF10G - OMHF15P

Таблетирование из магнитного оптического волокна, основной материал 430, подходит для светильников OMHF13X, OMHF13Y - OMHF16P
