Описание продукта

Максимальный эксцентриситет в диапазоне 360 ° составляет 10 мкм；

Ручка отмечена шкалой (угол поворота равен 5°).；

Простая в загрузке конструкция с V-образным пазом；

Поворотный рычаг обладает магнитным усилием зажима；

Прижимной блок на оболочке оптического волокна сводит к минимуму погрешность смещения；

Стопорный винт；

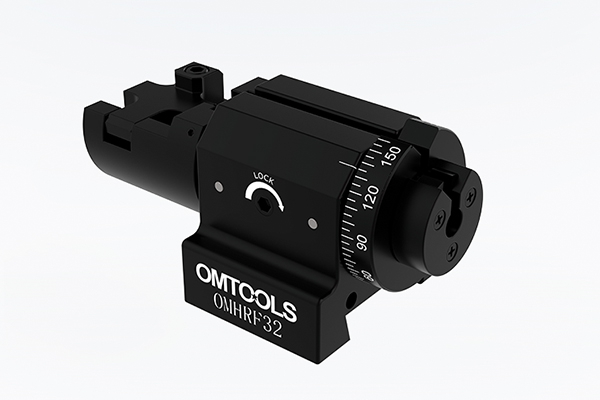

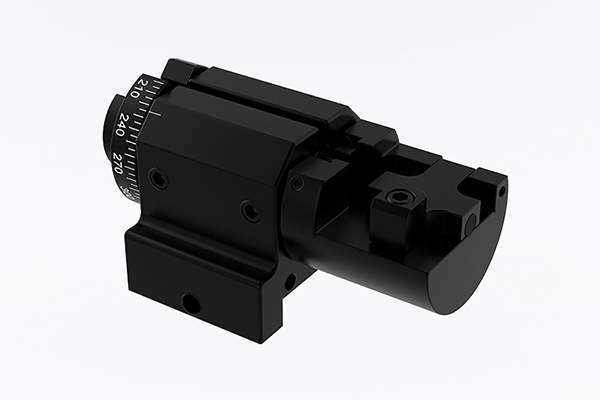

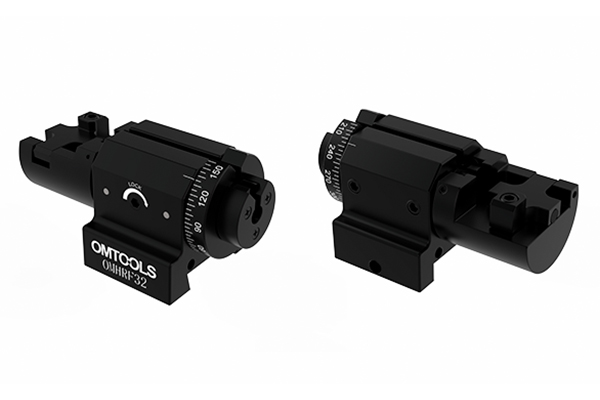

Волоконный ротатор OMHRF32 вращает одномодовое волокно вокруг центра его сердцевины с максимальным эксцентриситетом 10 мкм в диапазоне вращения 360 °.Оптическое волокно легко устанавливается в V-образный паз вращателя оптического волокна, а также может быть опущено и быстро закреплено на месте с помощью магнитно закрепленного поворотного рычага. Прецизионный вращатель оптического волокна загружает оптическое волокно сверху, обеспечивая плавное и непрерывное вращение на 360 °.Ручка со шкалой 5 ° позволяет установить угловое положение с точностью около 2 °.После установки положения можно использовать стопорные винты для фиксации углового положения волоконной сердцевины.

Общие параметры

Вращатель оптического волокна, основной материал алюминиевый сплав 6061-T6, минимальное значение шкалы 5 °, диапазон регулируемых углов 360 °, точность регулировки 2 ° - OMHRF32
