Описание продукта
Стандартный привод микрометра, дополнительный дифференциальный микрометр；
материал из нержавеющей стали 304, высокая стабильность и хорошая коррозионная стойкость；
Сверхточная направляющая с поперечными роликами, ключевые показатели которой, такие как чувствительность и плоскостность, достигли международного уровня.；
Специализированные платформы для оптоволокна серии HFA имеют конструкцию из нержавеющей стали, которая обеспечивает превосходную долговременную стабильность. Поперечная роликовая направляющая и прецизионно изготовленная опорная поверхность направляющей обеспечивают очень прямой линейный ход в 12 мм по осям X и Y, а угол смещения по любой оси превышает 150 мкрад. Ось Z обеспечивает ход 6 мм. Ступень смещения серии HFA предназначена для точного выравнивания оптического волокна. Установленная сверху направляющая позволяет обеспечить стабильное соединение оптоволоконного крепления. Высокопроизводительная ступень смещения имеет до 6 степеней свободы, обеспечивая превосходное решение для выравнивания оптического волокна.
Общие параметры
|
материал
нержавеющая сталь 304
|
|
Направляющая рейка (направляющий механизм)
Направляющая поперечного ролика сверхвысокой точности
|
|
Высота центра оптического тракта
78,1 мм
|
|
Отклонение
≈150 мкрад
|

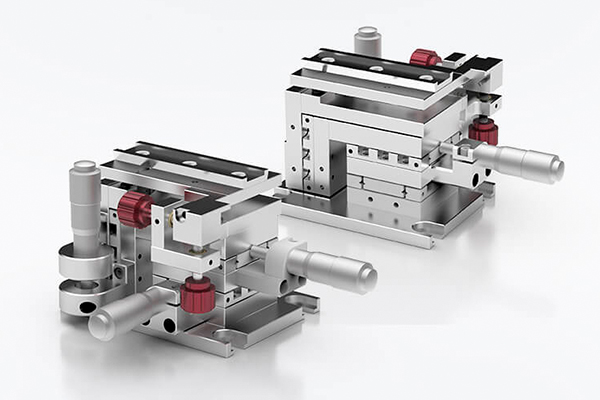

Серия HFA-XYZT с выделенной ступенью трансляции из пятимерного высокостабильного оптического волокна
Специализированная ступень перевода оптического волокна серии HFA-XYZT оснащена направляющей поперечного ролика сверхвысокой точности；
Центральная высота оптического тракта составляет 78,1 мм, а отклонение от курса составляет <150 мкрад；
Ход по оси X, оси Y 12 мм, оси Z 6 мм, регулировка наклона вокруг оси Y и оси Z ± 5 °；
Микрометрический привод.
Ступень ручного перемещения оптического волокна, величина регулировки по оси X 12 мм, величина регулировки по оси Y 12 мм, величина регулировки по оси Z 6 мм, регулировка наклона вокруг оси Y ± 5 °, регулировка наклона вокруг оси Z ± 5 °-HFA-XYZTL
|
Регулировка по оси X
12 мм
|
Регулировка по оси Y
12 мм
|
|
Регулировка по оси Z
6 мм
|
Регулировка наклона вокруг оси Y
±5°
|
|
Регулировка наклона вокруг оси Z
±5°
|
Отклонение
≈150 мкрад
|
|
Высота центра оптического тракта
78,1 мм
|
Максимальная нагрузка по центру
2,3 кг
|
|
Минимальное показание микрометра
0,01 мм
|
|
Ступень ручного перемещения оптического волокна, величина регулировки по оси X 12 мм, величина регулировки по оси Y 12 мм, величина регулировки по оси Z 6 мм, регулировка наклона вокруг оси Y ± 5 °, регулировка наклона вокруг оси Z ± 5 ° - HFA-XYZTR
|
Регулировка по оси X
12 мм
|
Регулировка по оси Y
12 мм
|
|
Регулировка по оси Z
6 мм
|
Регулировка наклона вокруг оси Y
±5°
|
|
Регулировка наклона вокруг оси Z
±5°
|
Отклонение
≈150 мкрад
|
|
Высота центра оптического тракта
78,1 мм
|
Максимальная нагрузка по центру
2,3 кг
|
|
Минимальное показание микрометра
0,01 мм
|
|
