Описание продукта

Стандартный привод микрометра, дополнительный дифференциальный микрометр；

материал из нержавеющей стали 304, высокая стабильность и хорошая коррозионная стойкость；

Сверхточная направляющая с поперечными роликами, ключевые показатели которой, такие как чувствительность и плоскостность, достигли международного уровня.；

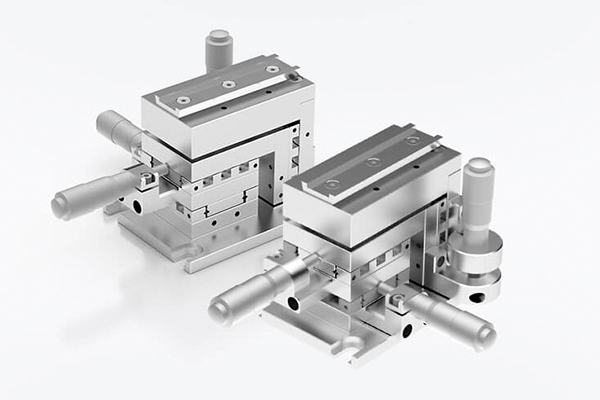

Специализированные платформы для оптоволокна серии HFA имеют конструкцию из нержавеющей стали, которая обеспечивает превосходную долговременную стабильность. Поперечная роликовая направляющая и прецизионно изготовленная опорная поверхность направляющей обеспечивают очень прямой линейный ход в 12 мм по осям X и Y, а угол смещения по любой оси превышает 150 мкрад. Ось Z обеспечивает ход 6 мм. Ступень смещения серии HFA предназначена для точного выравнивания оптического волокна. Установленная сверху направляющая позволяет обеспечить стабильное соединение оптоволоконного крепления. Высокопроизводительная ступень смещения имеет до 6 степеней свободы, обеспечивая превосходное решение для выравнивания оптического волокна.

Общие параметры

Трехмерное высокостабильное оптическое волокно, выделенное для этапа трансляции серии HFA-XYZ

Специализированная ступень перевода оптического волокна серии HFA-XYZ поставляется в стандартной комплектации с микрометрическим приводом и направляющей поперечного ролика сверхвысокой точности；

Ход по оси X 12 мм, по оси Y 12 мм, по оси Z 6 мм；

Высота центрального оптического тракта серии HFA-XYZ составляет 77,6 мм, а отклонение от курса <150 мкрад.

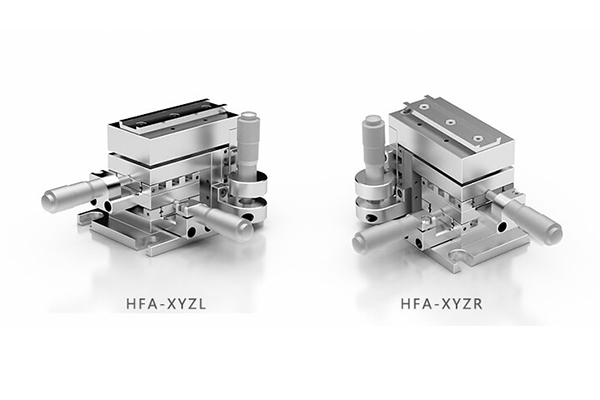

Ступень ручного перемещения оптического волокна, величина регулировки по оси X 12 мм, величина регулировки по оси Y 12 мм, величина регулировки по оси Z 6 мм, направляющая поперечного ролика сверхвысокой точности - HFA-XYZL

Ступень ручного перемещения оптического волокна, величина регулировки по оси X 12 мм, величина регулировки по оси Y 12 мм, величина регулировки по оси Z 6 мм, направляющая поперечного ролика сверхвысокой точности -HFA-XYZR
